Hlavní specifikace
Materiál
Technopolymer na bázi polypropylenu (PP).
- Víčko: barva červená (TVD-EPDM), barva zelená (TVD-FKM).
Grafický symbol „Ventil“ vytištěný tampoprintem černou barvou.
- Vyhněte se kontaktu s rozpouštědly, alkoholem nebo čisticími prostředky které alkohol obsahují, aby nebyl porušený tisk grafického symbolu.
Závitový díl: barva černá.
Standardní provedení
- TVD-FKM: plochý těsnicí kroužek a membránové těsnění FKM, tvrdost 70 Shore A.
- TVD-EPDM: plochý těsnicí kroužek a membránové těsnění EPDM, tvrdost 70 Shore A.
Maximální trvalá provozní teplota
50°C.
Technické informace
Vlastnosti a použití

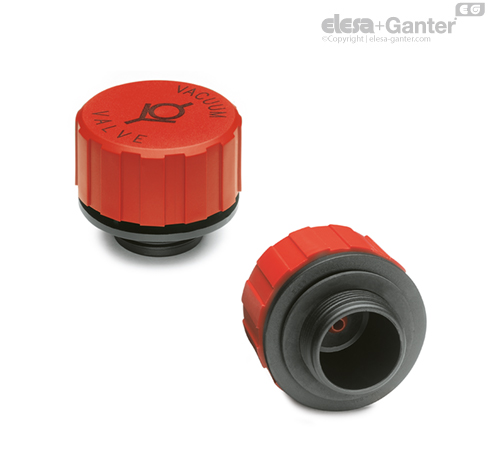

Odvzdušňovací zátky TVD. s podtlakovým pojistným ventilem jsou vhodné pro nádrže a nádoby určené k přepravě kapaliny.
Membránový těsnící systém umožňuje rychlé vyprazdňování nádrže tak, že propouští víčkem zátky velké množství vzduchu dovnitř nádoby. To vyloučí možnost tvorby podtlaku uvnitř nádrže, který zpomaluje vytékání kapaliny.
Přednastavený tlak membránového těsnění zabraňuje jakékoli ztrátě kapaliny při otřesech nádrže (například při přepravě).
Tlak kapaliny na membránu zaručuje dokonalé těsnění, např. kdyby se nádrž převrátila.

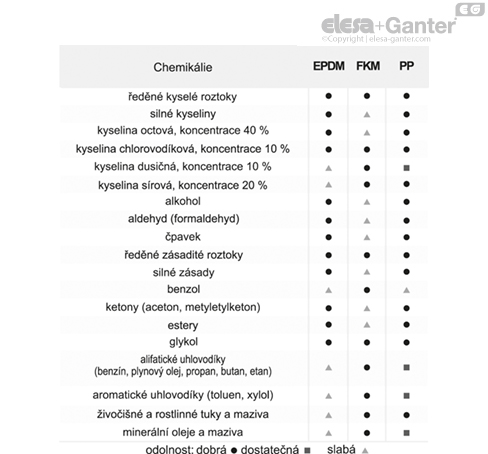

Odolnost proti chemickým látkám
Testy byly prováděné za běžných laboratorních podmínek při teplotě 23 °C. Hodnoty je nutno považovat pouze za orientační.
Další podrobnosti týkající se chemické odolnosti vůči kapalinám, které nejsou uvedené v tabulce, kontaktujte technické oddělení společnosti ELESA+GANTER CZ.
| PODTLAK | PRŮTOK VZDUCHU |
| FKM | EPDM |
| 50 mb | 360 l/min | 370 l/min |
| 40 mb | 320 l/min | 330 l/min |
| 30 mb | 260 l/min | 280 l/min |
| 20 mb | 210 l/min | 230 l/min |
| 10 mb | 140 l/min | 160 l/min |
| 5 mb | 110 l/min | 130 l/min |
