Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA).
- Víčko: barva oranžová RAL 2004, polomatný povrch, s grafickým symbolem „Ventil“.
- Závitové pouzdro se zástěrkou: černé, polomatný povrch.
Těsnící kroužek
Syntetická pryž NBR.
Přetlakový ventil
Technopolymer s O-kroužkem ze syntetické pryže NBR a pružinou z nerezové oceli.
Nastavený přibližně na 0.350 barů.
Sací ventil
Těsnicí disk z technopolymeru v syntetické pryži NBR a s pružinou z nerezové oceli.
Nastavený přibližně na 0.030 barů.
Vzduchový filtr
Filtr z teplem lepeného polyesteru (TBP) s nízkým poklesem tlaku a vysokou kapacitou zadržení prachu. Očekávaná filtrační třída ISO 16890-1 ISO hrubé nečistoty 75 %, EN 779:2012 třída G4, filtrace vzduchu 10 µ.
Plochá měrka
Z fosfátované oceli.
Na vyžádání a pro dostatečné množství lze měrku dodat v různých délkách, nebo lze měrku opatřit ryskami MAX-MIN pro označení výšky hladiny.
Maximální trvalá provozní teplota
100°C.
Technické informace
Vlastnosti
Zátka SFW-P+a zachovává tlak ve vzduchové nádobě nad olejovou hladinou v rámci limitů stanovených designem, aby nedocházelo k deformacím stěn nádrže. Výhody:
- redukuje objem nasávaného vzduchu a udržuje olej a filtr v čistém stavu;
- zlepšuje funkci sacího čerpadla za běžných provozních podmínek a redukuje tvorbu kavitace;
- zabraňuje úniku kapaliny pokud je nádoba součástí mobilní jednotky;
- omezuje tvorbu pěny v kapalině.

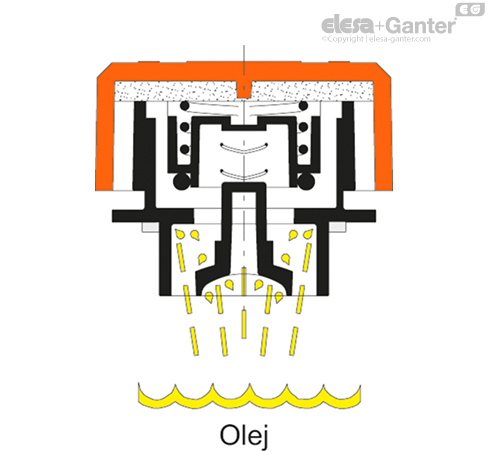

Zátky SFW-P+a jsou vyrobeny se speciální vnitřní geometrií, která zabraňuje úniku kapaliny ven.
Technická data
Rychlost proudění vzduchu lze pro různá provedení odvzdušňovacích zátek určit z grafu na základě vypočteného rozdílu mezi tlakem uvnitř a vně nádrže.

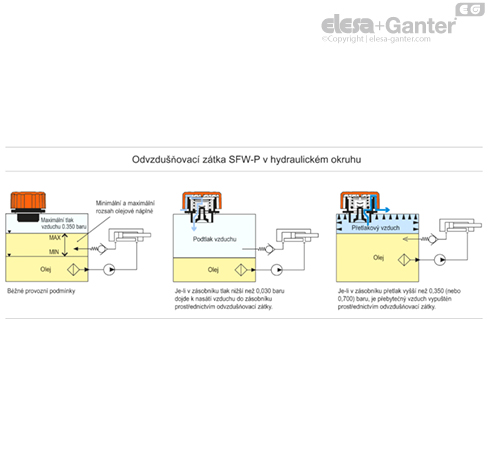

Zapojení v hydraulickém okruhu
