Hlavní specifikace
Materiál
- Víčko: technopolymer na bázi polyamidu (PA), barva černá, polomatný povrch.
- Závitový díl: technopolymer na bázi acetalu (POM), barva černá, polomatný povrch.
Těsnící kroužky
O-kroužek ze syntetické pryže NBR.
Vzduchový filtr
Polyuretanová pěna "tech-foam" (na bázi polyesteru), velikost filtrovaných částic 10 µ.
Maximální trvalá provozní teplota
80 °C
Technické informace
Vlastnosti a použití

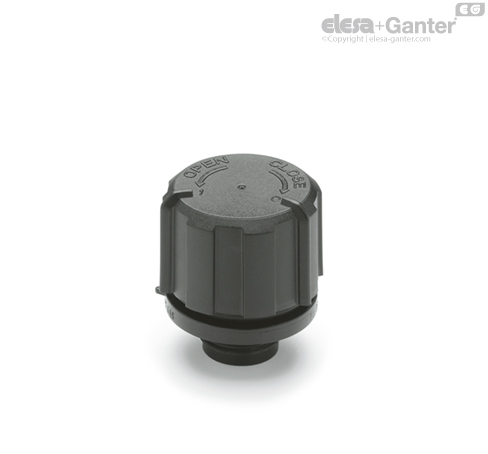

Víčko odvzdušňovací zátky SFC. (ELESA patent) nabízí dva různé způsoby použití:
- Prodyšné uzavření: vzduch v nádrži za normálních podmínek používání proudí dovnitř a ven.
- Neprodyšné uzavření: těsnící kroužek mezi víčkem a přírubou závitového dílu zaručuje dokonalé utěsnění plynu a kapaliny obsažených v nádrži.

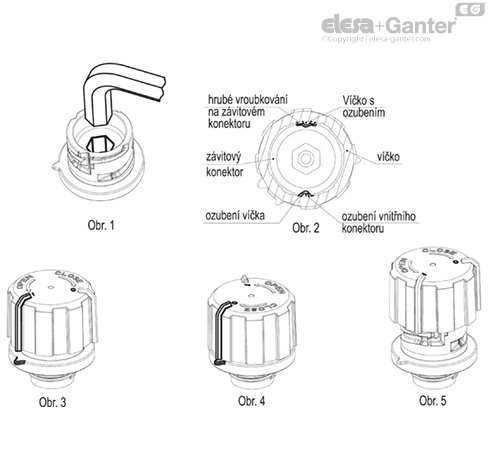

Montážní pokyny
Montážní pokyny
Jednotlivé díly odvzdušňovací zátky jsou dodávané nesmontované.
- Našroubujte závitový díl pomocí klíče na vnitřní šestihrany, maximální utahovací moment je 8 Nm (Obr.1).
- Vložte vzduchový filtr „tech-foam“ na jeho místo v horní části.
- Nasaďte víčko na závitový díl ve správné poloze. Polohu víčka pomohou určit dva různé zuby (jeden velký a jeden malý) a příslušné drážky na horní části závitového dílu (Obr. 2).
- Otočením víčka ve směru hodinových ručiček o několik stupňů je dosaženo prodyšné polohy pro odvzdušnění: značka 1 na víčku je srovnána se značkou na okraji závitového dílu (Obr. 3).
- Dalším otočením víčka ve směru hodinových ručiček podle šipky s nápisem CLOSE je dosaženo neprodyšné polohy. V této poloze je značka 0 na víčku srovnána se značkou na okraji závitového dílu (Obr. 4).
- Chcete-li změnit stav neprodyšný na prodyšný, tak otočte víčkem proti směru hodinových ručiček ve směru šipky s nápisem OPEN až do kliknutí.
- Dalším otáčením zátky z prodyšné polohy ve směru šipky s nápisem OPEN lze po kliknutí sejmout víčko ze závitového dílu. Pak může obsluha vyčistit všechny díly nebo vyměnit vzduchový filtr „tech-foam“ (Obr. 5).
