Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Poniklovaná mosaz s vnitřním šestihranem.
O-kroužek ze syntetické pryže NBR.
Technopolymer na bázi polyamidu (PA), barva červená, se zabudovaným magnetickým prvkem pro aktivaci elektrického kontaktu, když hladina oleje klesne na minimum; aktivace signálu nastavená asi 40 mm od osy dolního šroubu (rozměr l).
Generuje elektrický signál, pokud hladina oleje poklesne na minimální povolenou hladinu.
Vnitřní prostor, ve kterém je senzor umístěný, je kompletně napuštěný pryskyřicí, aby se zvýšila tepelná a elektrická izolace.
Výstup na pravé straně s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).
Senzor je standardně přednastavený na teplotu aktivace 80 °C. Je umístěný vedle kovové destičky, která slouží pro rychlejší přenos tepla kapaliny a pro nižší rozptyl tepla. Vnitřní prostor, ve kterém je senzor umístěný, je kompletně napuštěný pryskyřicí, aby se zvýšila tepelná a elektrická izolace.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Technopolymer na bázi polyamidu, barva šedá.
80 °C (s olejem).
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 14 barů (HCY.76), 9 barů (HCY.127) a 8 barů (HCY.254).
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
| Elektrické vlastnosti | Senzor hladiny MIN |
| Zdroj energie | AC/DC |

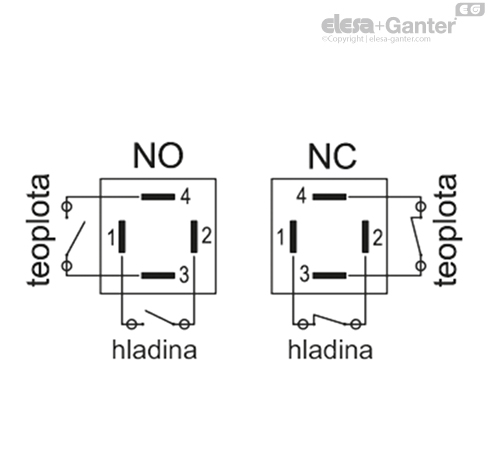

| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno |
| Maximální použitelné napětí | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Maximální otevírací proud | NC: 1A NO: 2A |
| Maximální jmenovitý výkon | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kabelová průchodka | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů | Max. 1.5 mm2 |
| Elektrické vlastnosti | Senzor teploty MAX | |
|---|---|---|
| Zdroj energie | AC/DC | |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno | |
Napětí / Maximální použitelné napětí | 250 Vac- 10 A | (odporová zátěž) |
| 60 Vdc - 3 A | ||
| Kabelová průchodka | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) | |
| Průřez vodičů | Max. 1.5 mm2 | |
| Nemontujte tento senzor v blízkosti magnetických polí. | ||
