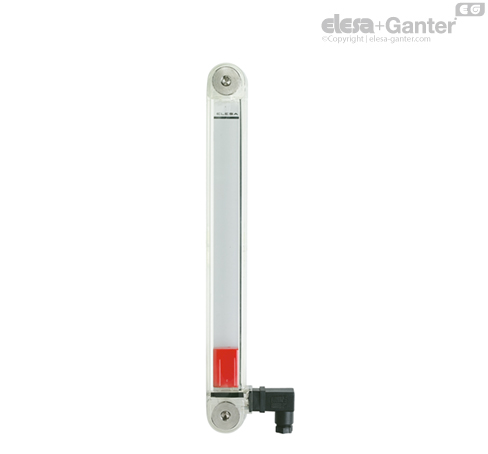

Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Poniklovaná mosaz s vnitřním šestihranem.
O-kroužek ze syntetické pryže NBR.
Technopolymer na bázi polyamidu (PA), barva červená, se zabudovaným magnetickým prvkem pro aktivaci elektrického kontaktu, když hladina oleje klesne na minimum; aktivace signálu nastavená asi 40 mm od osy dolního šroubu (rozměr l).
Vodotěsný, barva černá, s vestavěným relé (typ reed).

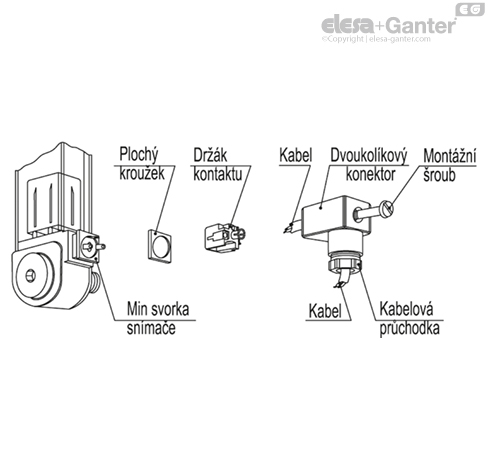

Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Výstup na pravé straně s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529-).
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
80 °C (s olejem).
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 14 barů (HCY.76), 9 barů (HCY.127) a 8 barů (HCY.254).
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
| Elektrické vlastnosti | Senzor hladiny MIN |
| Zdroj energie | AC/DC |

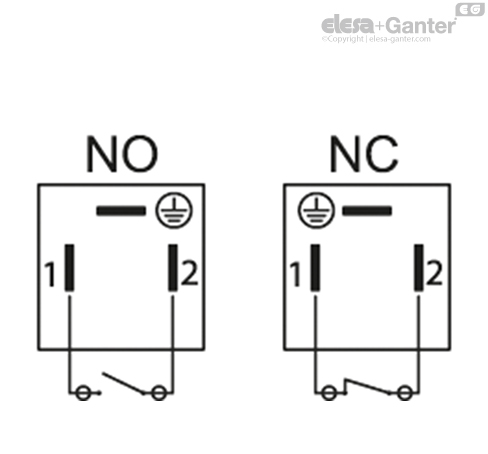

| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno |
| Maximální použitelné napětí | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Maximální otevírací proud | NC: 1A NO: 2A |
| Maximální jmenovitý výkon | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kabelová průchodka | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů | Max. 1.5 mm2 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
