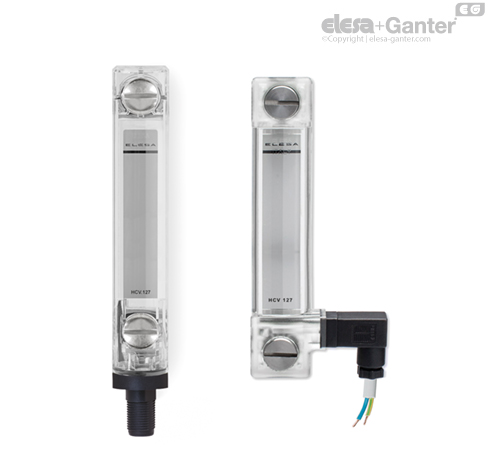

HCV-S

Elektrické ukazatele hladiny

Vlastnosti a provedení

Ukazatele hladiny HCV-S umožňují vizuální kontrolu hladiny.

Ukazatele HCV-ST rovněž vydávají elektrický signál při dosažení maximální přednastavené hodnoty teploty (80 °C).

Ukazatele HCV-STL poskytují analogový elektrický signál teploty oleje.

Boční výstup konektoru umožňuje minimalizovat míru zásahu do senzoru.

Ultrazvukového svařování zaručuje dokonalé utěsnění.

Maximální viditelnost hladiny kapaliny i při pohledu ze strany.

Viditelnost hladiny je vylepšená čočkovým efektem.

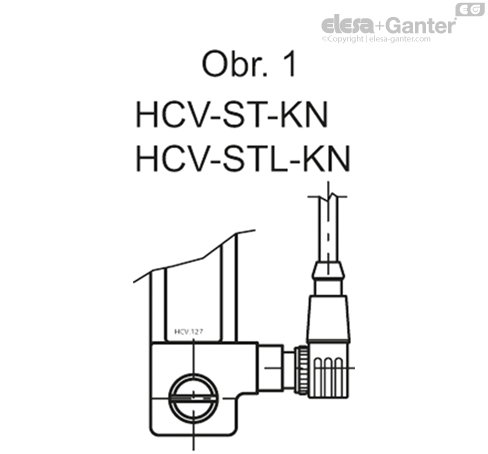

V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.

Technická data

Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 18 barů (HCV.76), 18 barů (HCV.127) a 12 barů (HCV.254).

Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.

Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.

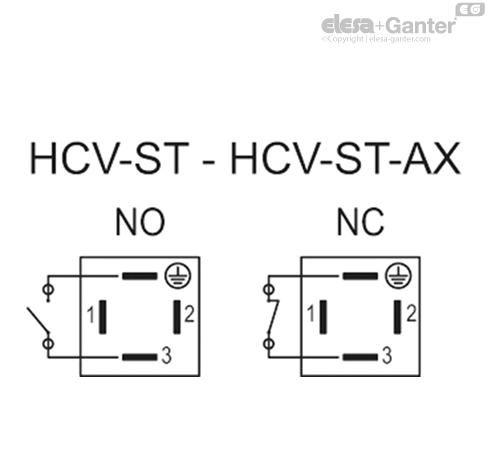

Funkce senzorů

• NO: Elektrický kontakt se uzavře po dosažení přednastavené teploty 80 °C.

• NC: Elektrický kontakt se otevře po dosažení přednastavené teploty 80 °C.

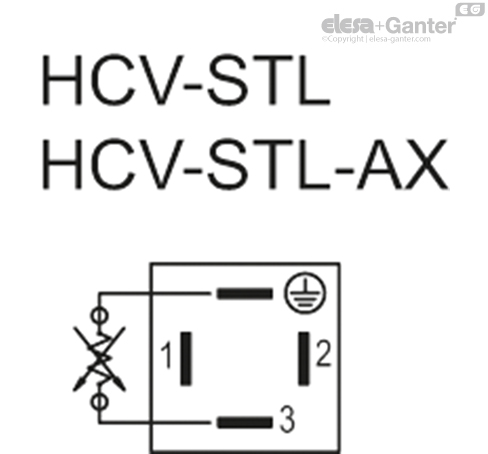

Funkce elektrické teplotní sondy (STL)

Princip činnosti teplotní sondy je v měření proměnlivosti odporu platinového prvku: 100 ohm = 0 °C, 138,4 ohm = 100 °C.

Funkce mezi teplotou (T) a odporem (R) je přibližně lineární přes malý rozsah teploty. Když např. předpokládáte teplotní rozsah 0 °C až 100 °C, je při 50 °C chyba 0,4 °C.

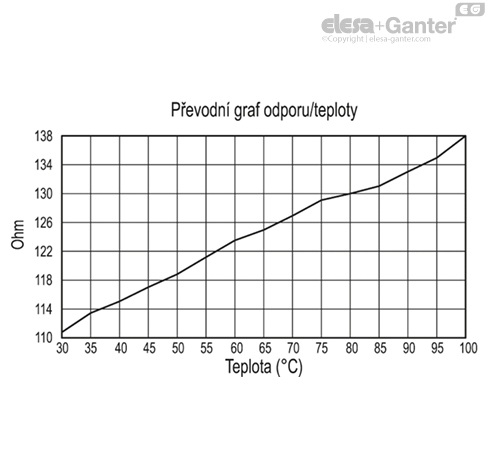

Pro přesné měření je nutné odpor linearizovat, aby naměřená teplota byla přesná. Nejnovější definicí funkce mezi odporem a teplotou je mezinárodní norma teplot: International Temperature Standard 90 (ITS-90). Funkce mezi odporem a teplotou získaná v laboratorních testech, která měří hodnotu odporu přímo na kontaktech, je znázorněná v grafu. Navíc doporučujeme nastavení systému tak, aby došlo ke kompenzaci jak tepelných ztrát, tak i odporu elektrického vodiče.

Změna teploty o 1 °C způsobí změnu odporu sondy o 0,384 ohmu. Proto i malá chyba v měření odporu (například pokud by nebyl zohledněn odpor kabelů připojených k sondě) znamená významnou chybu v měření teploty.

Vzhledem k nízkým úrovním signálu je důležité udržovat kabely v dostatečné vzdálenosti od elektrických kabelů, motorů, rozváděčů a dalších zařízení, která mohou vydávat magnetický nebo elektrický šum. Použití stíněného kabelu s uzemněným stíněním na jednom konci může pomoci snížit rušení.

Pokud se používají dlouhé propojovací kabely, ujistěte se, že zařízení pro měření a příjem signálu je navrženo tak, aby kompenzovalo odpor samotných kabelů.











Speciální provedení na vyžádání

• Olejoznaky sloupcové se šrouby, maticemi a podložkami z nerezové oceli.

• Ukazatele hladiny HCV.76 se šrouby M12.

• Olejoznaky sloupcové pro použití s kapalinami obsahujicími alkohol.

• Olejoznaky sloupcové z průhledného technopolymeru odolného vůči UV záření.

• Elektrický senzor teploty MAX s přednastavenými teplotami 70 °C nebo 90 °C.

Příslušenství na vyžádání

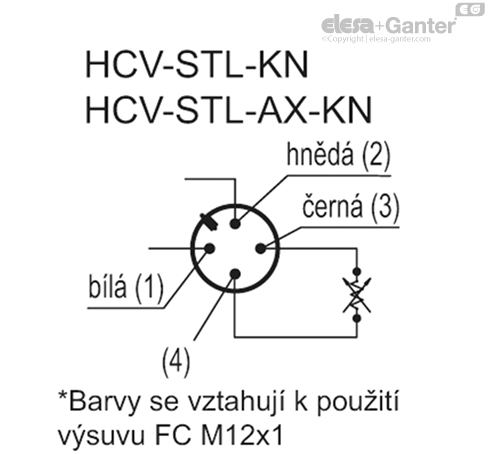

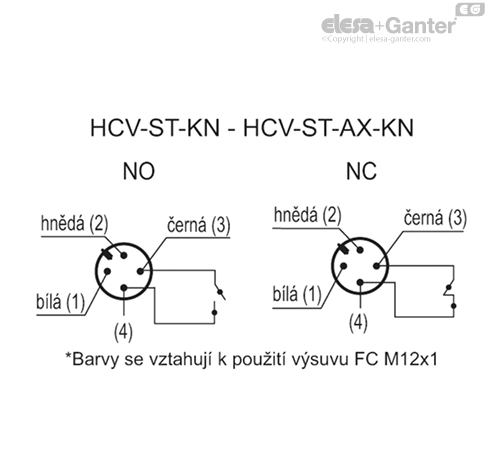

FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.

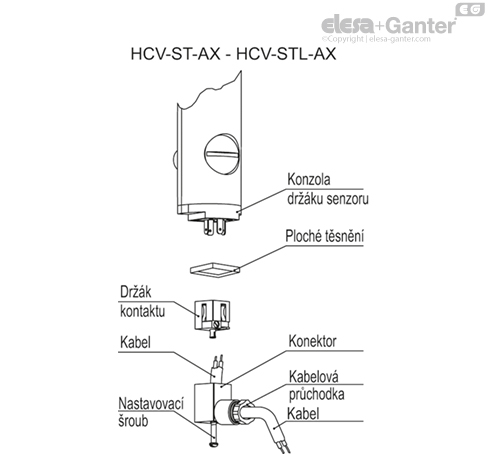

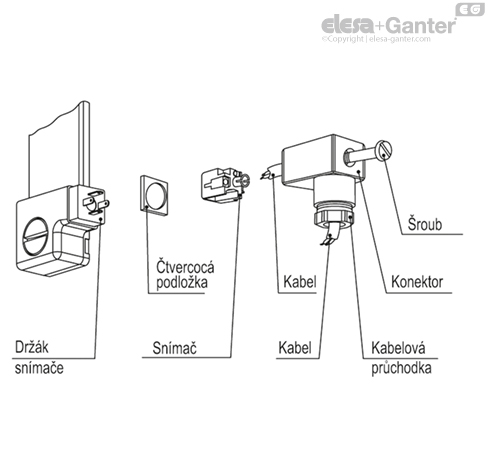

Montážní návod pro samičí konektor

• Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.

• Vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 3 a uzemnění (4) držáku kontaktů.

• Natlačte držák kontaktu zpátky do konektoru do potřebné polohy.

• Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
