HCV-E
HCV-E

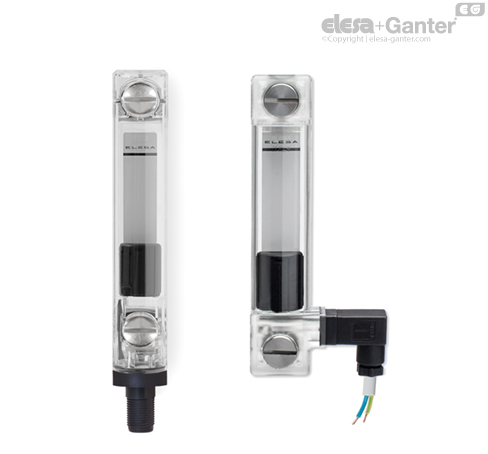

Elektrické ukazatele hladiny
s elektrickým senzorem hladiny MIN, průhledný technopolymer
s elektrickým senzorem hladiny MIN, průhledný technopolymer
Hlavní specifikace
Hlavní specifikace
Materiál
Průhledný technopolymer na bázi polyamidu (PA-T) s vysokou odolností proti nárazům. Odolnost vůči rozpouštědlům, olejům s přísadami, alifatickým a aromatickým uhlovodíkům, petroleji, naftě a fosforovým esterům.
Nesmí přijít do styku s alkoholem a čistícími látkami obsahujícími alkohol.
Šrouby, matice a podložky
Pozinkovaná ocel.
Těsnící kroužky
Stupňovité těsnění pro utěsnění na stěně nádrže a O-kroužek ze syntetické pryže NBR pod hlavu šroubu.
Doporučená drsnost povrchu nádrže pro aplikaci těsnícího kroužku: Ra = 3 μm.
Plovák
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, s vestavěným magnetickým prvkem pro aktivaci elektrického kontaktu v okamžiku, kdy plovák dosáhne prahové polohy kontaktu uvedené na výkrese (uvedená data jsou pro minerální olej typu CB68, podle normy ISO 3498, teplota 23 °C).
Plovoucí vedení zajišťují kapaliny s hustotou vyšší než 800 kg/m3.
Držák se samčím konektorem
Dokonale vodotěsné, obsahující relé (typ reed) se dvěma výstupními vodiči (verze NO a NC) nebo třemi vodiči (verze SW).
- Konektor DIN 43650 C z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, barva černá.
- Čtyřpólový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Zásuvkový konektor (DIN 43650 C)
Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (horní nebo dolní) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).
Kontrastní plocha
Bíle lakovaný hliník. Uložení ve vnější drážce v zadní části olejoznaku zaručuje ochranu proti přímému kontaktu s kapalinou.
Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Standardní provedení
Viz. Tabulka pro konfiguraci.
Maximální trvalá provozní teplota
90 °C (s olejem).
Technické informace
Vlastnosti a provedení
Ukazatele hladiny HCV-E poskytují kromě vizuálního ukazatele hladiny také elektrický signál při dosažení minimální hodnoty hladiny kapaliny.
Boční výstup konektoru umožňuje minimalizovat míru zásahu do senzoru.
Ultrazvukového svařování zaručuje dokonalé utěsnění.
Maximální viditelnost hladiny kapaliny i při pohledu ze strany.
Viditelnost hladiny je vylepšená čočkovým efektem.

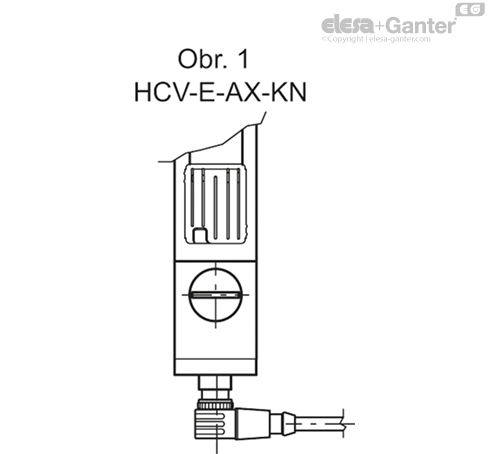

V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.
Technická data
Při laboratorních zkouškách prováděných s minerálním olejem typu CB68 (dle normy ISO 3498) a při teplotě 23 °C, které probíhaly po určitou dobu, vydržel svar následující tlaky: 18 barů (HCV.76), 18 barů (HCV.127) a 12 barů (HCV.254).
Pro použití s jinými kapalinami než minerálními oleji a zejména za rozdílných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení společnosti ELESA.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Elektrické vlastnosti

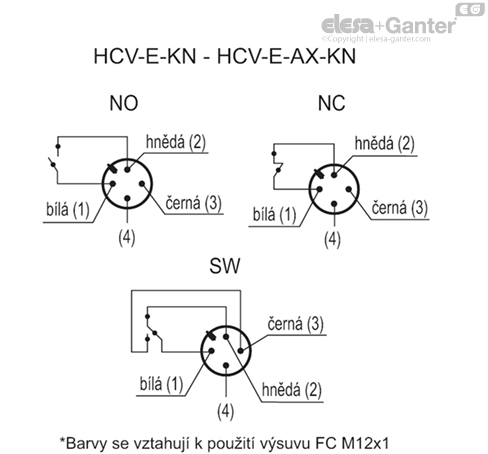

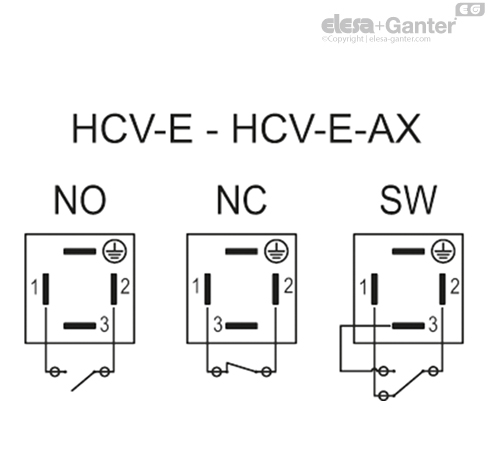

Funkce senzorů
- NO: elektrický kontakt se uzavře po dosažení minimální hladiny.
- NC: elektrický kontakt se otevře po dosažení minimální hladiny.
- SW (přepínací elektrický kontakt): elektrický kontakt přepíná mezi dvěma svorkami.
| Elektrické vlastnosti | Senzor hladiny MIN | |
|---|---|---|
| Zdroj napájení | AC/DC | |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno SW přepínací kontakt | |
| Maximální použitelné napětí | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Rozsah napětí (typ KN) | <30 Vac, <30Vdc | |
| Maximální spínací proud | 1 A | |
| Maximální proud | NO: 1.2A NC: 2A SW: 2A | |
| Maximální jmenovitý výkon | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kabelová průchodka (pouze HCV-E - HCV-E-AX) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) | |
| Průřez vodičů (pouze HCV-E - HCV-E-AX) | Max. 1.5 mm2 | |
| Konektor (pouze HCV-E-KN - HCV-E-AX) | M12x1 | |
| Nemontujte tento senzor v blízkosti magnetických polí. | ||
Další provedení
Speciální provedení na vyžádání
- Olejoznaky sloupcové se šrouby, maticemi a podložkami z nerezové oceli.
- Ukazatele hladiny HCV.76 se šrouby M12.
- Olejoznaky sloupcové pro použití s kapalinami obsahujicími alkohol.
- Olejoznaky sloupcové z průhledného technopolymeru odolného vůči UV záření.
Příslušenství na vyžádání
Příslušenství na vyžádání
FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.
Pokyny pro použití

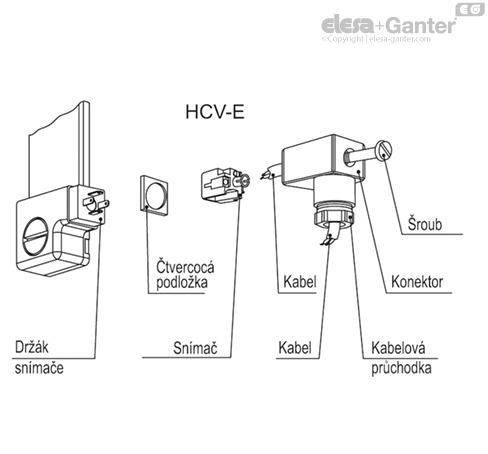

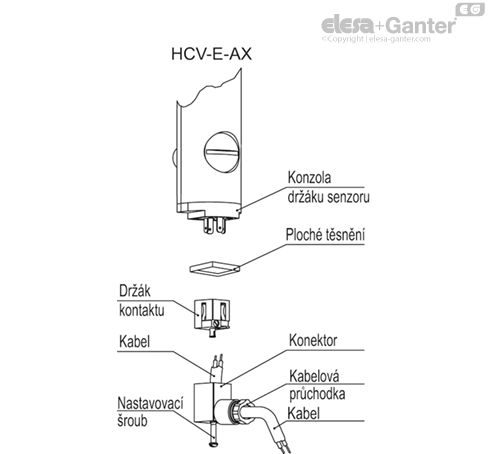

Montážní návod pro samičí konektor
- Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.
- Navlékněte dvoupólový kabel do konektoru (standardní konektory) a napojte vodiče do svorek č. 1 a 2 (provedení NO a NC) nebo do svorek č. 1, 2 a 3 (provedení SW) držáku kontaktu.
- Natlačte držák kontaktu zpátky do konektoru do potřebné polohy.
- Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
