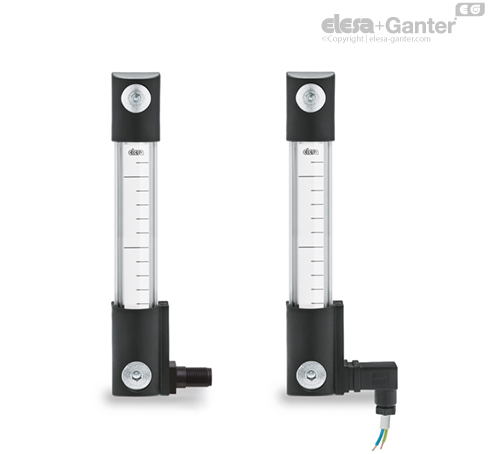

HCK-S
Elektrické ukazatele hladiny oleje
se senzorem MAX teploty nebo teplotní sondou, technopolymerové koncovky, hliníkové podpěry
se senzorem MAX teploty nebo teplotní sondou, technopolymerové koncovky, hliníkové podpěry
Koncovky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Zadní kryt
Hliník v přirodní barvě.
Kontrastní plocha se stupnicí
Bíle lakovaný hliník. Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Držák se samčím konektorem
Dokonale vodotěsné, se senzorem teploty MAX (80 °C) a/nebo teplotní sondou.
- Konektor DIN 43650 C z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, barva černá.
- Čtyřpólový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Zásuvkový konektor (DIN 43650 C)
Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (horní nebo dolní) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).
Standardní provedení
Viz. Tabulka pro konfiguraci.
Vlastnosti a použití
Ukazatele hladiny HCK-S s bočním výstupem konektoru umožňují minimalizovat míru zásahu do senzoru.
V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.
Technická data
Při laboratorních zkouškách, které probíhaly po určitou dobu a byly prováděné při teplotě 23 °C s následujícími kapalinami: minerální olej typu CB68 (dle normy ISO 3498) pro typ HCK; minerální olej typu CB68 (dle normy ISO 3498), voda a směs voda/glykol (50%) pro typ HCK-GL, vydržely olejoznaky tlak vyšší než 35 barů.
Pro použití s jinými kapalinami a za jiných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení ELESA+GANTER CZ.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.

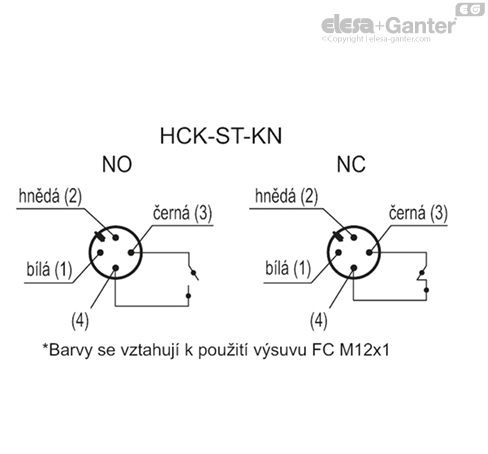

Funkce senzoru teploty MAX
- NO: elektrický kontakt se uzavře po dosažení přednastavené teploty 80 °C.
- NC: elektrický kontakt se otevře po dosažení přednastavené teploty 80 °C.
| Elektrické vlastnosti | Senzor teploty MAX | |
|---|---|---|
| Zdroj napájení | AC/DC | |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno | |
Napětí / Maximální proud | 250 Vac - 2 A | (odolnost zatížení) DIN 43650 C |
| 115 Vac - 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Rozsah napětí (typ KN) | <30 Vac, <30 Vdc | |
| Minimální proud | 50 mA | |
| Kabelová průchodka | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) | |
| Průřez vodičů | Max. 1.5 mm2 | |

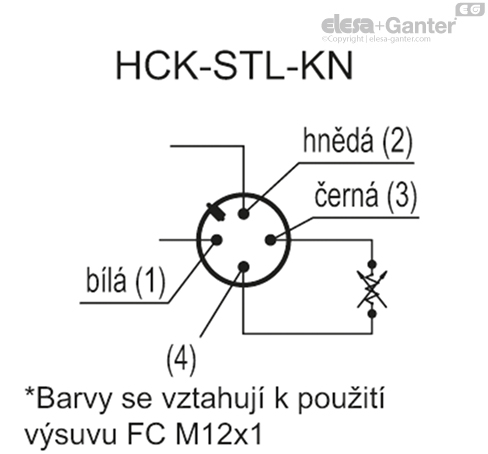

Funkce elektrické teplotní sondy (STL)
Princip činnosti teplotní sondy je v měření proměnlivosti odporu platinového prvku: 100 ohm = 0 °C, 138,4 ohm = 100 °C.
Funkce mezi teplotou (T) a odporem (R) je přibližně lineární přes malý rozsah teploty. Když např. předpokládáte teplotní rozsah 0 °C až 100 °C, je při 50 °C chyba 0,4 °C.
Pro přesné měření je nutné odpor linearizovat, aby naměřená teplota byla přesná. Nejnovější definicí funkce mezi odporem a teplotou je mezinárodní norma teplot: International Temperature Standard 90 (ITS-90). Funkce mezi odporem a teplotou získaná v laboratorních testech, která měří hodnotu odporu přímo na kontaktech, je znázorněná v grafu. Navíc doporučujeme nastavení systému tak, aby došlo ke kompenzaci jak tepelných ztrát, tak i odporu elektrického vodiče.
Změna teploty o 1 °C způsobí změnu odporu sondy o 0,384 ohmu. Proto i malá chyba v měření odporu (například pokud by nebyl zohledněn odpor kabelů připojených k sondě) znamená významnou chybu v měření teploty.
Vzhledem k nízkým úrovním signálu je důležité udržovat kabely v dostatečné vzdálenosti od elektrických kabelů, motorů, rozváděčů a dalších zařízení, která mohou vydávat magnetický nebo elektrický šum. Použití stíněného kabelu s uzemněným stíněním na jednom konci může pomoci snížit rušení.
Pokud se používají dlouhé propojovací kabely, ujistěte se, že zařízení pro měření a příjem signálu je navrženo tak, aby kompenzovalo odpor samotných kabelů.
| Elektrické vlastnosti | Teplotní sonda |
| Zdroj napájení | AC/DC |
| Maximální proud | 1mA |
| Kabelová průchodka | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů | Max. 1.5 mm2 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
Speciální provedení na vyžádání
- Trubice olejoznaku z průhledného methylmetakrylatu (PMMA) pro použití do max. teploty 70 °C.
- Trubice olejoznaku s velkým rozsahem zobrazení (quota) do 1429 mm a s montážními otvory s roztečí (quota f) do 1500 mm.
- Těsnicí kroužky ze speciálního materiálu podle potřeb zákazníka.
- Speciální šroub s poniklovaným mosazným kohoutkem, připevněný na dolním konci sestavy olejoznaku, který je určený pro deaktivaci a odstavení olejoznaku ze systému pro potřeby údržby.
Příslušenství na vyžádání
FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.

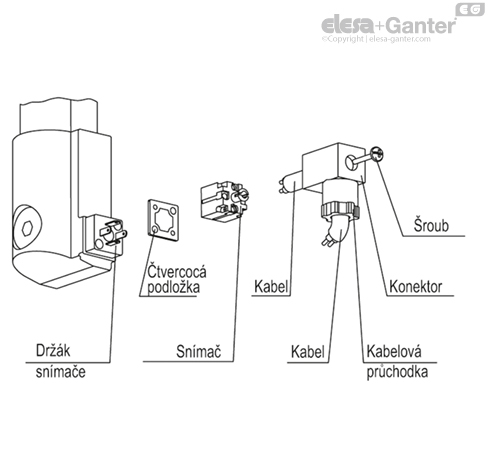

Montážní návod pro samičí konektor
- Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.

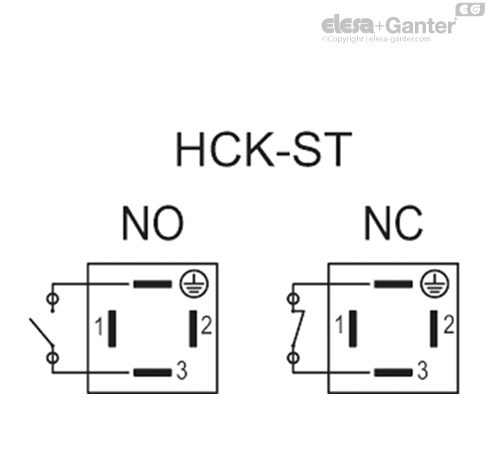

- a) HCK-ST: vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 3 a uzemnění (4) pro provoz senzoru teploty MAX.

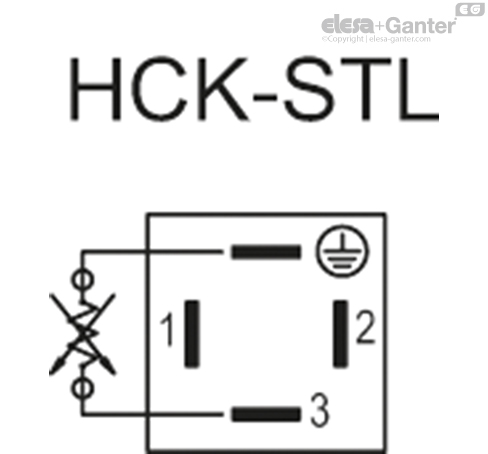

- b) HCK-STL: vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 3 a uzemnění (4) pro provoz teplotní sondy.
- Natlačte držák kontaktu zpátky do konektoru do potřebné polohy.
- Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
