HCK-E-S
Elektrické ukazatele hladiny
s elektrickým senzorem hladiny MIN, senzorem teploty nebo teplotní sondou
s elektrickým senzorem hladiny MIN, senzorem teploty nebo teplotní sondou
Koncovky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Zadní kryt
Hliník v přirodní barvě.
Kontrastní plocha se stupnicí
Bíle lakovaný hliník. Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Plovák
Technopolymer, barva černá, se zabudovaným magnetickým prvkem pro aktivaci elektrického kontaktu, když hladina oleje klesne na minimum; aktivace signálu nastavená asi 55 mm od osy dolního šroubu (za přítomnosti minerálního oleje typu CB68, dle ISO 3498, při teplotě 23 °C).

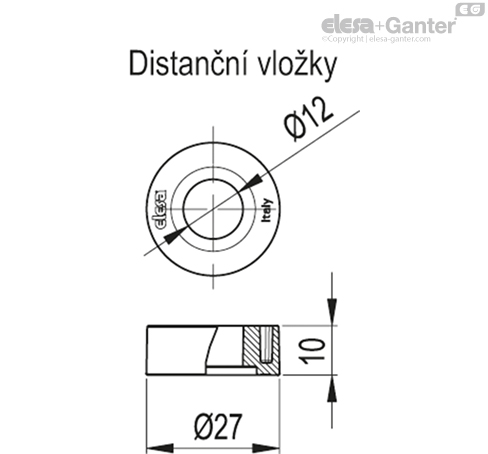

Distanční podložky
Technopolymer na bázi polyamidu (PA). Nezbytné v případech, kdy je nádrž vyrobená z kovového (feromagnetického) materiálu a je třeba zabránit interakci mezi magnetem a kovovou nádrží.
Držák se samčím konektorem
Dokonale vodotěsné, obsahující relé (typ reed) se dvěma výstupními vodiči (verze NO a NC) a/nebo se senzorem teploty MAX (80 °C) a/nebo teplotní sondou.
- Konektor DIN 43650 C z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, barva černá.
- Čtyřpólový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Zásuvkový konektor (DIN 43650 C)
Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (horní nebo dolní) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).
Standardní provedení

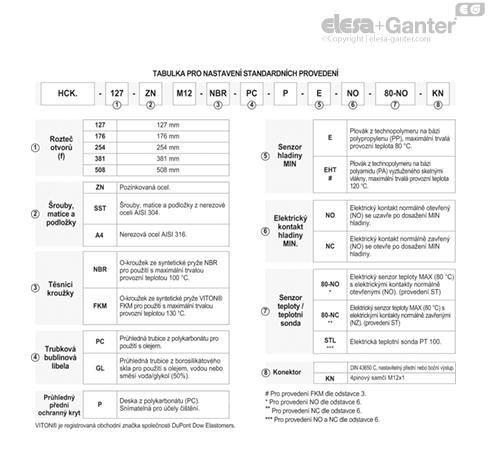

Viz. Tabulka pro konfiguraci.
Vlastnosti a provedení
Ukazatel hladiny HCK-E-S s bočním výstupem konektoru umožňuje minimalizovat míru zásahu do senzoru.
V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.
Technická data
Při laboratorních zkouškách, které probíhaly po určitou dobu a byly prováděné při teplotě 23 °C s následujícími kapalinami: minerální olej typu CB68 (dle normy ISO 3498) pro typ HCK; minerální olej typu CB68 (dle normy ISO 3498), voda a směs voda/glykol (50%) pro typ HCK-GL, vydržely olejoznaky tlak vyšší než 35 barů.
Pro použití s jinými kapalinami než minerálními oleji a zejména za rozdílných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení společnosti ELESA.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Funkce elektrického senzoru hladiny MIN
- NO: elektrický kontakt se uzavře po dosažení minimální hladiny.
- NC: elektrický kontakt se otevře po dosažení minimální hladiny.
| HCK-E-ST - HCK-E-ST-KN | |
| Elektrické vlastnosti | Senzor hladiny MIN |
| Zdroj napájení | AC/DC |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno |
| Maximální použitelné napětí | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maximální spínací proud | 1 A |
| Maximální proud | NO: 1.2A NC: 2A |
| Maximální jmenovitý výkon | NO: 10 Va NC: 20 Va |
| Kabelová průchodka (pouze HCK-E-ST) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů (pouze HCK-E-ST) | Max. 1.5 mm2 |
| Konektor (pouze HCK-E-ST-KN) | M12x1 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
| HCK-E-STL - HCK-E-STL-KN | |
| Elektrické vlastnosti | Senzor hladiny MIN |
| Zdroj napájení | AC/DC |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno |
| Maximální použitelné napětí | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maximální spínací proud | 1 A |
| Maximální proud | NO: 1.2A NC: 2A |
| Maximální jmenovitý výkon | NO: 10 Va NC: 20 Va |
| Kabelová průchodka (pouze HCK-E-STL) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů (pouze HCK-E-STL) | Max. 1.5 mm2 |
| Konektor (pouze HCK-E-STL-KN) | M12x1 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
Funkce senzoru teploty MAX
- NO: elektrický kontakt se uzavře po dosažení přednastavené teploty 80 °C.
- NC: elektrický kontakt se otevře po dosažení přednastavené teploty 80 °C.
| HCK-E-ST - HCK-E-ST-KN | ||
| Elektrické vlastnosti | Senzor teploty MAX | |
| Zdroj napájení | AC/DC | |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno | |
Napětí / Maximální proud | 250 Vac - 2 A | (odolnost zatížení) |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| Minimální proud | 500 mA | |
| Kabelová průchodka (pouze HCK-E-ST) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) | |
| Průřez vodičů (pouze HCK-E-ST) | Max. 1.5 mm2 | |
| Konektor (pouze HCK-E-ST-KN) | M12x1 | |
| Nemontujte tento senzor v blízkosti magnetických polí. | ||
Funkce elektrické teplotní sondy (STL)
Princip činnosti teplotní sondy je v měření proměnlivosti odporu platinového prvku: 100 ohm = 0 °C, 138,4 ohm = 100 °C.
Funkce mezi teplotou (T) a odporem (R) je přibližně lineární přes malý rozsah teploty. Když např. předpokládáte teplotní rozsah 0 °C až 100 °C, je při 50 °C chyba 0,4 °C.
Pro přesné měření je nutné odpor linearizovat, aby naměřená teplota byla přesná. Nejnovější definicí funkce mezi odporem a teplotou je mezinárodní norma teplot: International Temperature Standard 90 (ITS-90). Funkce mezi odporem a teplotou získaná v laboratorních testech, která měří hodnotu odporu přímo na kontaktech, je znázorněná v grafu. Navíc doporučujeme nastavení systému tak, aby došlo ke kompenzaci jak tepelných ztrát, tak i odporu elektrického vodiče.
Změna teploty o 1 °C způsobí změnu odporu sondy o 0,384 ohmu. Proto i malá chyba v měření odporu (například pokud by nebyl zohledněn odpor kabelů připojených k sondě) znamená významnou chybu v měření teploty.
Vzhledem k nízkým úrovním signálu je důležité udržovat kabely v dostatečné vzdálenosti od elektrických kabelů, motorů, rozváděčů a dalších zařízení, která mohou vydávat magnetický nebo elektrický šum. Použití stíněného kabelu s uzemněným stíněním na jednom konci může pomoci snížit rušení.
Pokud se používají dlouhé propojovací kabely, ujistěte se, že zařízení pro měření a příjem signálu je navrženo tak, aby kompenzovalo odpor samotných kabelů.
| HCK-E-STL - HCK-E-STL-KN | |
| Elektrické vlastnosti | Teplotní sonda |
| Zdroj napájení | AC/DC |
| Maximální proud | 1mA |
| Kabelová průchodka (pouze HCK-E-STL) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) |
| Průřez vodičů (pouze HCK-E-STL) | Max. 1.5 mm2 |
| Konektor (pouze HCK-E-STL-KN) | M12x1 |
| Nemontujte tento senzor v blízkosti magnetických polí. | |
Speciální provedení na vyžádání
- Trubice olejoznaku z průhledného methylmetakrylatu (PMMA) pro použití do max. teploty 70 °C.
- Plovák z technopolymeru na bázi polyamidu (od HCK.127), barva červená.
- Plovák ze syntetické pryže NBR (od HCK.176), barva černá, se spirálou z nerezové oceli AISI 316 pro speciální provedení, viskozní kapaliny a vysoké teploty.
- Trubice olejoznaku s velkým rozsahem zobrazení (quota) do 1429 mm a s montážními otvory s roztečí (quota f) do 1500 mm.
- Těsnicí kroužky ze speciálního materiálu podle potřeb zákazníka.
- Speciální šroub s poniklovaným mosazným kohoutkem, připevněný na dolním konci sestavy olejoznaku, který je určený pro deaktivaci a odstavení olejoznaku ze systému pro potřeby údržby.
Příslušenství na vyžádání

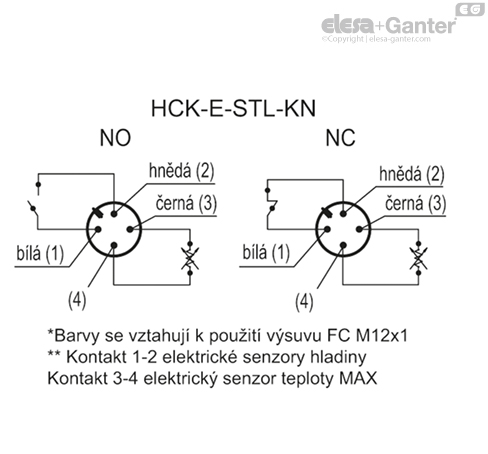

FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.
Montážní návod pro samičí konektor
- Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.
- a) HCK-E-ST: vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 1 a č. 2 pro provoz senzoru hladiny MIN a ke svorkám č. 3 a uzemnění (4) pro provoz senzoru teploty MAX.

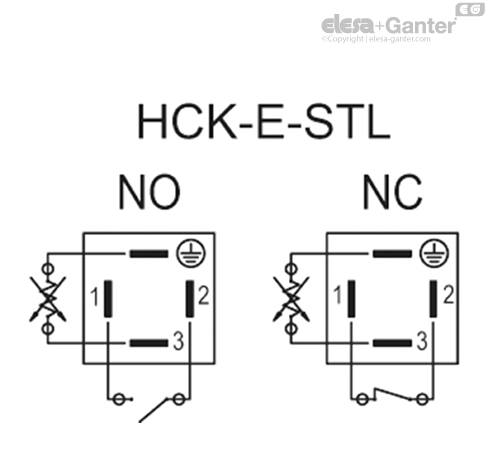

- b) HCK-E-STL: vložte kabel do konektoru (standardní konektor) a napojte vodiče do svorek č. 1 a č. 2 pro provoz senzoru hladiny MIN a ke svorkám č. 3 a uzemnění (4) pro provoz teplotní sondy.
- Natlačte držák kontaktu zpátky do konektoru do potřebné polohy.
- Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
