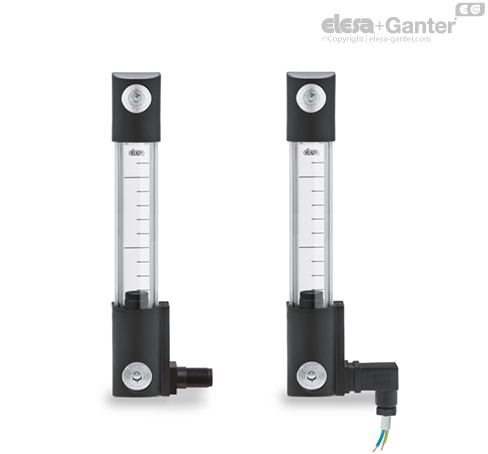

HCK-E
Elektrické ukazatele hladiny oleje
s elektrickým senzorem hladiny MIN, technopolymerové koncovky, hliníkové podpěry
s elektrickým senzorem hladiny MIN, technopolymerové koncovky, hliníkové podpěry
Koncovky
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá.
Zadní kryt
Hliník v přirodní barvě.
Kontrastní plocha se stupnicí
Bíle lakovaný hliník. Před montáží je možné kontrastní plochu vyjmout a doplnit značky a popisy (např. MAX-MIN) na požadované místo.
Plovák
Technopolymer, barva černá, se zabudovaným magnetickým prvkem pro aktivaci elektrického kontaktu, když hladina oleje klesne na minimum; aktivace signálu nastavená asi 55 mm od osy dolního šroubu (za přítomnosti minerálního oleje typu CB68, dle ISO 3498, při teplotě 23 °C).
Distanční podložky
Technopolymer na bázi polyamidu (PA). Nezbytné v případech, kdy je nádrž vyrobená z kovového (feromagnetického) materiálu a je třeba zabránit interakci mezi magnetem a kovovou nádrží.
Držák se samčím konektorem
Dokonale vodotěsné, obsahující relé (typ reed) se dvěma výstupními vodiči (verze NO a NC) nebo třemi vodiči (verze SW).
- Konektor DIN 43650 C z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, barva černá.
- Čtyřpólový konektor M12x1, technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94-V0, barva černá, matný povrch.
Pro správnou montáž si přečtěte informace v kapitole Pokyny pro použití.
Zásuvkový konektor (DIN 43650 C)
Se zabudovanou kabelovou průchodkou a držákem kontaktu. Čelní nebo boční výstup (horní nebo dolní) s ochranou proti postříkání vodou (stupeň krytí IP 65 dle EN 60529).
Standardní provedení

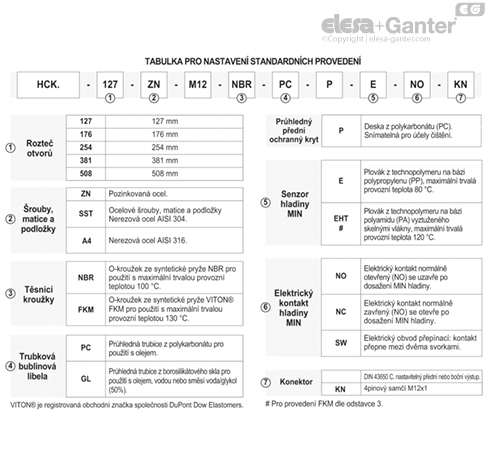

Viz. Tabulka pro konfiguraci.
Vlastnosti a provedení
Ukazatel hladiny HCK-E s bočním výstupem konektoru umožňuje minimalizovat míru zásahu do senzoru.

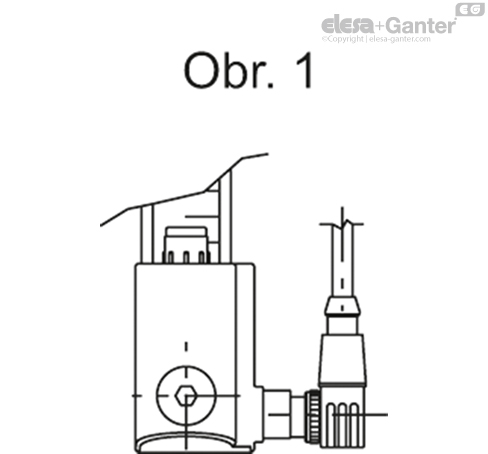

V případě použití prodlužovacího kabelu s úhlovým konektorem je směr výstupu kabelu ukázán na obrázku 1.
Technická data
Při laboratorních zkouškách, které probíhaly po určitou dobu a byly prováděné při teplotě 23 °C s následujícími kapalinami: minerální olej typu CB68 (dle normy ISO 3498) pro typ HCK; minerální olej typu CB68 (dle normy ISO 3498), voda a směs voda/glykol (50%) pro typ HCK-GL, vydržely olejoznaky tlak vyšší než 35 barů.
Pro použití s jinými kapalinami než minerálními oleji a zejména za rozdílných tlakových a teplotních podmínek, je nutné kontaktovat technické oddělení společnosti ELESA.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.

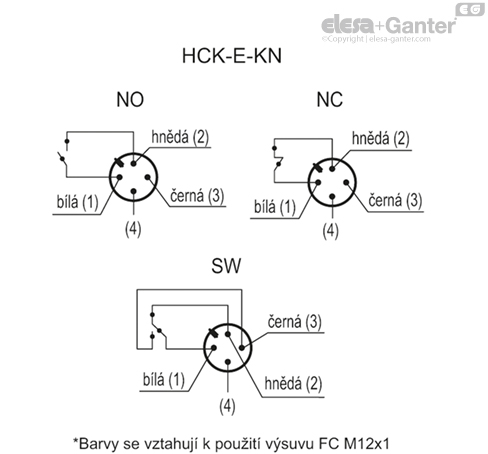

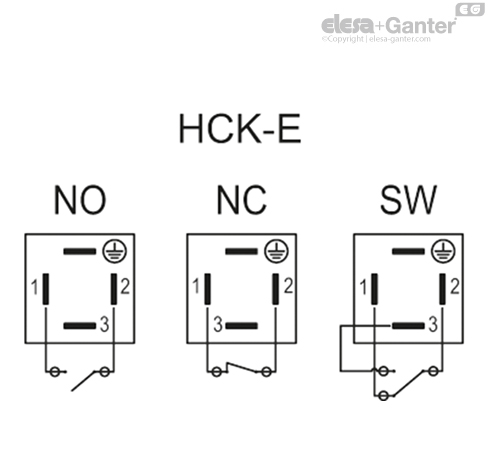

Funkce elektrického senzoru hladiny MIN
- NO: elektrický kontakt se uzavře po dosažení minimální hladiny.
- NC: elektrický kontakt se otevře po dosažení minimální hladiny.
- SW (přepínací elektrický kontakt): elektrický kontakt přepíná mezi dvěma svorkami.
| HCK-E - HCK-E-KN | ||
| Elektrické vlastnosti | Senzor hladiny MIN | |
| Zdroj napájení | AC/DC | |
| Elektrické kontakty | NO normálně otevřeno NC normálně uzavřeno SW přepínací kontakt | |
| Maximální použitelné napětí | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Rozsah napětí (typ KN) | <30 Vac, <30 Vdc | |
| Maximální spínací proud | 1 A | |
| Maximální proud | NO: 1.2A NC: 2A SW: 2A | |
| Maximální jmenovitý výkon | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kabelová průchodka (pouze HCK-E) | Pg 7 (pro kabely s pláštěm Ø 6 nebo 7 mm) | |
| Průřez vodičů (pouze HCK-E) | Max. 1.5 mm2 | |
| Konektor (pouze HCK-E-KN) | M12x1 | |
| Nemontujte tento senzor v blízkosti magnetických polí. | ||
Speciální provedení na vyžádání
- Trubice olejoznaku z průhledného methylmetakrylatu (PMMA) pro použití do max. teploty 70 °C.
- Plovák z technopolymeru na bázi polyamidu (od HCK.127), barva červená.
- Plovák ze syntetické pryže NBR (od HCK.176), barva černá, se spirálou z nerezové oceli AISI 316 pro speciální provedení, viskozní kapaliny a vysoké teploty.
- Trubice olejoznaku s velkým rozsahem zobrazení (quota) do 1429 mm a s montážními otvory s roztečí (quota f) do 1500 mm.
- Těsnicí kroužky ze speciálního materiálu podle potřeb zákazníka.
- Speciální šroub s poniklovaným mosazným kohoutkem, připevněný na dolním konci sestavy olejoznaku, který je určený pro deaktivaci a odstavení olejoznaku ze systému pro potřeby údržby.
Příslušenství na vyžádání
FC.M12x1: prodlužovací kabel se 4-pinovým konektorem M12.
Montážní návod pro samičí konektor
- Vyjměte konektor z olejoznaku tak, že vyšroubujete stavěcí šroub umístěný na konektoru. Vyndejte držák kontaktů a uvolněte kabelovou průchodku.
- Vložte dvoupólový kabel do konektoru (standardní konektory) a napojte vodiče do svorek č. 1 a 2 (provedení NO a NC) nebo do svorek č. 1, 2 a 3 (provedení SW) držáku kontaktu. Nasaďte držák kontaktu do konektoru v požadované poloze.
- Přišroubujte konektor zpět do olejoznaku a pak utáhněte kabelovou průchodku.
