Hlavní specifikace
Ramena madla s průchozími otvory
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, matný povrch.
Abyste zabránili protáčení trubky madla, tak zašroubujete samořezný šroub Ø 3,9x6,5 který je již předinstalovaný v rameni madla.
Krytky
- ECS.T: Technopolymer na bázi polyamidu (PA), bílý, podobný RAL 9002, matný povrch, montáž push-fit (obr. 1).: Součást dodávky, demontáž možná pomocí šroubováku.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Koncové krytky
Technopolymer na bázi polyamidu (PA), matný povrch.
Montáž
Průchozí otvor pro přední nebo zadní montáž pomocí šroubů s válcovou hlavou a vnitřním šestihranem, šroubů se šestihrannou hlavou nebo standardními maticemi.
Standardní provedení

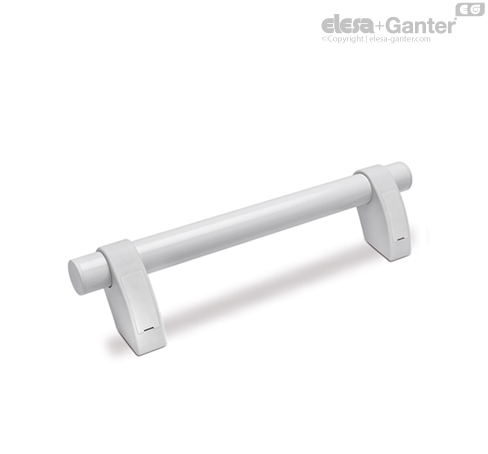

- Hliníková trubka, lakovaná barvou bílou podobnou RAL 9002, ramena madla a krytky v barvě bílé podobné RAL 9002 (CLEAN).
Technické informace
Technická data
Trubková madla se vyznačují variabilní polohou ramen madla, které je možné upevnit na trubce v libovolné poloze pomocí montážního šroubu.
Pevnost v tahu: hodnota F uvedená v tabulce byla získána při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
