PM-M.2000

Montážní podložky na profily

Vlastnosti a použití

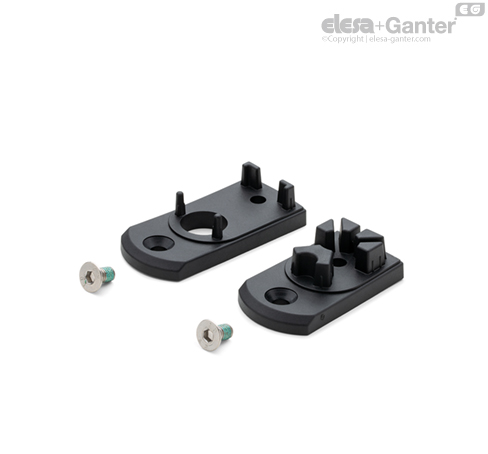

Souprava PM-M.2000 umožňuje montáž rukojetí M.2000 a M.2000-SWM na profily od velikosti 35 mm s T-drážkou.

Součástí dodávky jsou dva šrouby M6x12 se zapuštěnou hlavou a šestihrannou objímkou pro upevnění destiček k rukojeti. Tyto šrouby nejsou po instalaci rukojeti na profil přístupné.

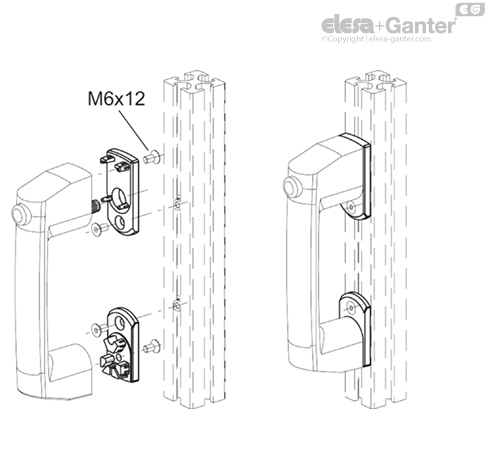

Montážní pokyny

• Připevněte destičky na rukojeť pomocí šroubů M6x12.

• Připevněte rukojeť na profil do požadované pozice pomocí šroubů se zapuštěnou hlavou M6 (nejsou součástí dodávky) a vhodných vložek s T-drážkou, typ GN 51B  (nejsou součástí dodávky).

Technická data

Pevnost v tahu a nárazová odolnost: hodnoty F1, F2, L1 a L2 uvedené v tabulce byly získány při lomových zkouškách prováděných za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
