Hlavní specifikace
Materiál

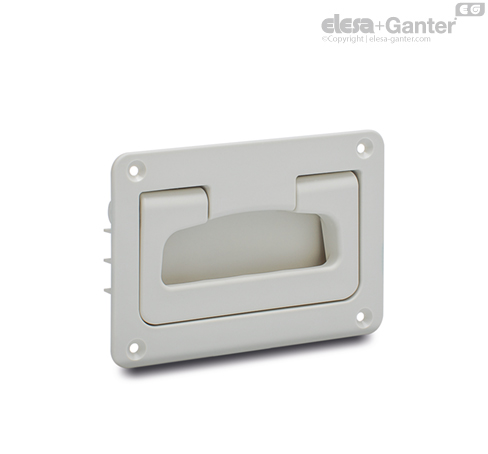

Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva bílá, podobná RAL 9002, matný povrch.
Standardní provedení
Průchozí otvory pro šrouby M4 nebo M5 se zapuštěnou hlavou (nejsou součástí dodávky).
Otočný čep a vratné pružiny
Čep z nerezové oceli AISI 303, pružina z nerezové oceli AISI 302.
Technické informace
Technická data
Hodnoty pevnosti ve zdvihu (F1) a v tahu (F2) uvedené v tabulce byly získány při lomových zkouškách prováděných na odpovídajícím dynamometrickém zařízení za zkušebních podmínek uvedených na obrázku a při okolní teplotě podle technických dat.
Pokyny pro použití
Montážní pokyny
Vyřezejte otvor pro vsazení madla podle rozměrů uvedených v tabulce.
| | x | y | f1 | f2 |
| MPR.141 | 135+0.2 | 65+0,2 | 118+/-0,1 | 79+/-0,1 |
| MPR.167 | 158-0.2 | 86-0,2 | 141+/-0,1 | 98+/-0,1 |
