CFM-PC-SH-C-A+B Panty Průchozí otvory pro šrouby se zapuštěnou hlavou,horní výstupní kabel 3,5/4m,zadní výstupní kabel s konektorem 1,5/1m

Materiál

Technopolymer na bázi polaymidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94 V0, barva černá, matný povrch.

Otočný čep

Technopolymer na bázi polyamidu vyztužený skelnými vlákny, vynikající tribologické vlastnosti, černá barva.

Standardní provedení

Průchozí otvory pro šrouby se zapuštěnou hlavou.

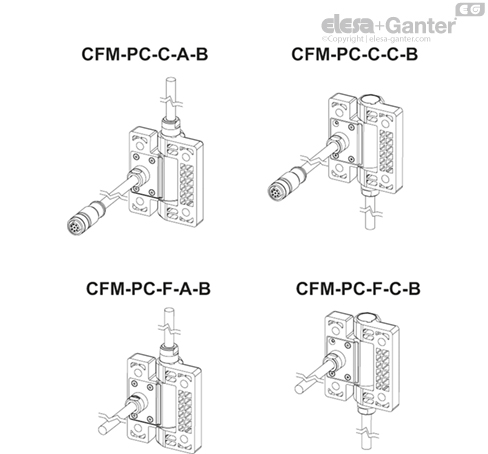

• CFM-PC-SH-C-A+B: 8kolíkový kabel s horním axiálním výstupem, délka 3,5 nebo 4 m, a 8kolíkový kabel se zásuvkovým konektorem se zadním výstupem, délka 1,5 nebo 1 m.

• CFM-PC-SH-C-C+B: 8kolíkový kabel s dolním axiálním výstupem, délka 3,5 nebo 4 m a 8kolíkový kabel se zásuvkovým konektorem se zadním výstupem, délka 1,5 nebo 1 m.

• CFM-PC-SH-F-A+B: 8kolíkový kabel s horním axiálním výstupem, délka 3,5 a 8kolíkový kabel se zadním výstupem, délka 1,5 m.

• CFM-PC-SH-F-C+B: 8kolíkový kabel s dolním axiálním výstupem, délka 3,5 a 8kolíkový kabel se zadním výstupem, délka 1,5 m.

Poniklovaná mosazná pouzdra se slepým závitovým otvorem:

• CFM-PC-B-C-A+B: 8kolíkový kabel s horním axiálním výstupem, délka 3,5 nebo 4 m, a 8kolíkový kabel se zásuvkovým konektorem se zadním výstupem, délka 1,5 nebo 1 m.

• CFM-PC-B-C-C+B: 8kolíkový kabel s dolním axiálním výstupem, délka 3,5 nebo 4 m a 8kolíkový kabel se zásuvkovým konektorem se zadním výstupem, délka 1,5 nebo 1 m.

• CFM-PC-B-F-A+B: 8kolíkový kabel s horním axiálním výstupem, délka 3,5 a 8kolíkový kabel se zadním výstupem, délka 1,5 m.

• CFM-PC-B-F-C+B: 8kolíkový kabel s dolním axiálním výstupem, délka 3,5 a 8kolíkový kabel se zadním výstupem, délka 1,5 m.



Úhel otočení (přibližná hodnota)

Max. 245° (mezi -65° až +180°, 0° znamená, že spojované povrchy jsou ve stejné rovině), viz obr. 1.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
