RTE

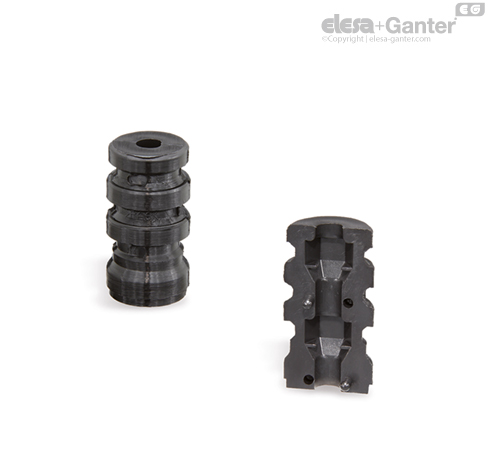

Kruhové spojky rozpínavé

Vlastnosti a použití

Obě části spojky rozpínavé jsou spojené pomocí čepů, které zapadají do protilehlých otvorů. Dvě dutiny uvnitř spojky jsou určené pro umístění šroubu se šestihrannou hlavou nebo šestihrannou matici. Díky zúžujícímu se tvaru dutiny spojky se při utahování matic začne spojka roztahovat. To vyvine přes spojku tlak na vnitřní stěny trubky, což zajistí sílu spojení. Úroveň pevnosti spojení závisí na vnitřní rozměrové toleranci trubky, drsnosti jejího vnitřního povrchu a použitém utahovacím momentu.

Spojka umožňuje připojit kruhové trubky k sobě navzájem nebo k jiným prvkům.

Montáž může být provedená jednoduše umístěním spojky (zatlačením) dovnitř trubky bez použití šroubů nebo jiných spojovacích prvků.

Montáž trubky na spojku

Může být provedená těmito způsoby:

• Šroub se šestihrannou hlavou DIN 933 s rozměry uvedenými v tabulce.
• Matice šestihranná DIN 934 s rozměry uvedenými v tabulce.
• Matice šestihranná samojistná DIN 958 s rozměry uvedenými v tabulce.

Speciální provedení na vyžádání

Spojka smontovaná maticí nebo šroubem.
