APC

Adaptér pro držák panelů PC na kulatých trubkách

Vlastnosti a použití

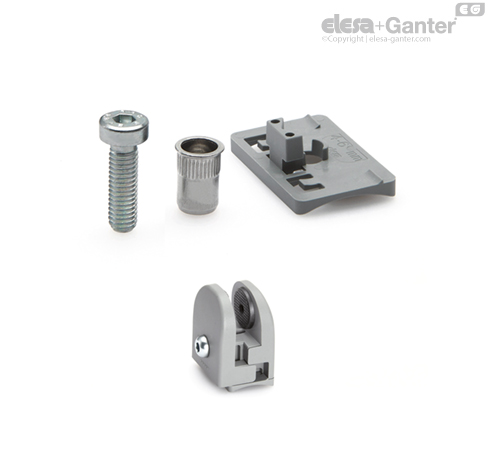

Sada pro instalaci držáku panelů PC na kulatých trubkách (tloušťka stěny trubky max. 2 mm). Sada obsahuje adaptér z technopolymeru, instalizační závitovou vložku M6 z pozinkované oceli (instalace na trubce pomocí běžné nýtovačky) a šroub s válcovou hlavou M6.Adaptéry po estetické stránce nejlépe vyhovují panelům tloušťky 4 až 6 mm a trubkám o průměru:

• 30÷34 mm
• 40÷43 mm
• 48÷52 mm.

Montážní pokyny

• Vložte do plastového adaptéru zkrácený šroub M6 s válcovou hlavou a vnitřním šestihranem DIN 7984.
• Vložte adaptér do drážky v držáku panelů PC.
• Vyvrtejte do trubky otvor o průměru 9 mm.
• Do vyvrtaného otvoru na trubku připevněte závitovou vložku pomocí nýtovačky.
• Instalujte držák panelů PC a utáhněte šroub v závitové vložce. Díky tomu dojde k istalaci držáku na trubku.
