NDE.Q

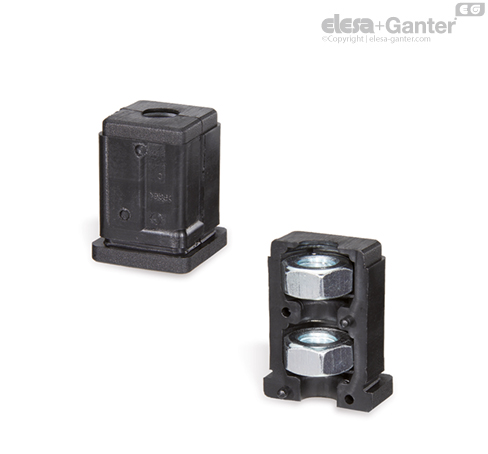

Čtvercové koncovky rozpínavé

Vlastnosti a použití

Obě části koncovky rozpínavé jsou spojené pomocí čepů, které zapadají do protilehlých otvorů. Dvě dutiny uvnitř koncovky jsou určené pro umístění dvou šestihranných matic DIN 934.

Díky zúžujícímu se tvaru dutiny koncovky se při utahování matic začne koncovka roztahovat. To vyvine přes koncovku tlak na vnitřní stěny trubky, což zajistí sílu spojení.

Úroveň pevnosti spojení závisí na vnitřní rozměrové toleranci trubky, drsnosti jejího vnitřního povrchu a použitém utahovacím momentu.

Koncovka umožňuje spojení čtvercových trubek s dalšími prvky nebo instalaci pojezdových kol či polohovacích nohou s pojistnou matici. Instalace jednoduchých polohovacích nohou (bez pojistné matice) neumožnuje rozšíření koncovky: pro tento druh aplikace je použití čtvercové koncovky NDL.Q vhodnější alternativou.

Montáž může být provedená jednoduše umístěním koncovky (zatlačením) dovnitř trubky bez použití šroubů nebo jiných spojovacích prvků.

Speciální provedení na vyžádání

Koncovka bez matic nebo sestavená pouze s jednou maticí DIN 934.
