CHG.

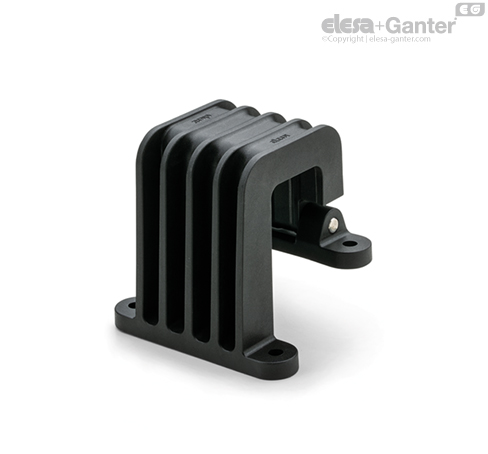

Skrytý pant

Vlastnosti a použití

Pant určený k použití se dveřmi a rámy konstrukcí z ohýbaného plechu.

Těsnění lze umístit na dveře a rám, aby se zabránilo vniknutí prachu a cizího materiálu.

Úhel otočení (přibližná hodnota)

Max. 180° (-90° až +90°, 0° znamená, že obě spojované části jsou ve stejné rovině).

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.



Zatížení
AXIÁLNÍ ZATÍŽENÍ (0°)		AXIÁLNÍ ZATÍŽENÍ (-90°)		AXIÁLNÍ ZATÍŽENÍ (+90°)		RADIÁLNÍ ZATÍŽENÍ (0°)		RADIÁLNÍ ZATÍŽENÍ (-90°)		RADIÁLNÍ ZATÍŽENÍ (+90°)
Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]
390	1350	375	1110	310	1340	370	1170	390	1330	490	1280

Maximální pracovní zatížení, jsou zatížení, který vedou k deformaci jednoho pantu o 2 mm.
