CFC.

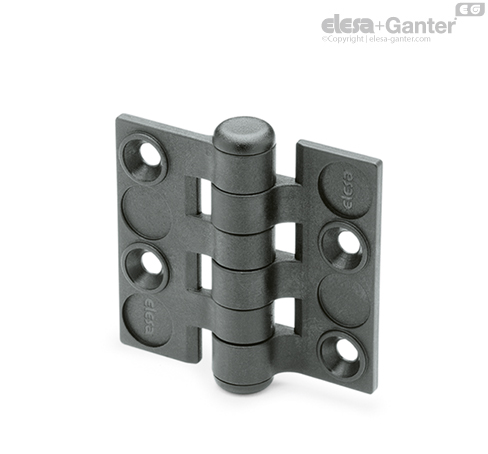

Panty tenké

Vlastnosti a použití

Pant je celý vyrobený z technopolymeru bez použití kovových dílů a je vhodný pro aplikace v takových oblastech, ve kterých je zákonnými předpisy nebo z důvodů životního prostředí, hygienických nebo klimatických podmínek vyžadováno povinné použití materiálů odolných vůči korozi.

Pokud je otočný čep z technopolymeru nahrazený odpovídajícím kovovým, je pant vhodný pro ovládání bezpečnostního mikrospínače namontovaného na konstrukci, kde je pant umístěný.

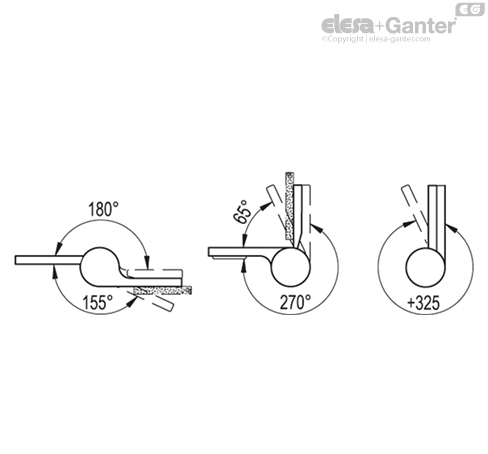

Úhel otočení (přibližná hodnota)

Panty CFC. mají max. úhel otočení 325°. Podle typu montáže však může být úhel otočení dveří menší.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.





Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížení E90 [N]	Zlomové zatížení R90 [N]
CFC.55 SH-5	750	1500	890	1770	180	270
