Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Nastavitelný čep s osmihranem
Technopolymer na bázi acetalu (POM), barva černá.
Krytky šroubů
Technopolymer na bázi polyesteru (PBT), barva černá, lesklý povrch, montáž zacvaknutím.
Krytky pro otvor čepu
Technopolymer, barva černá, matný povrch; nasazují se po dokončení montáže.
Montáž pantu na rám a dveře
Průchozí otvory pro šrouby se šestihrannou hlavou, šrouby s válcovou hlavou a vnitřním šestihranem nebo šestihranné matice M5 (UNI 5588).
Technické informace
Vlastnosti a použití

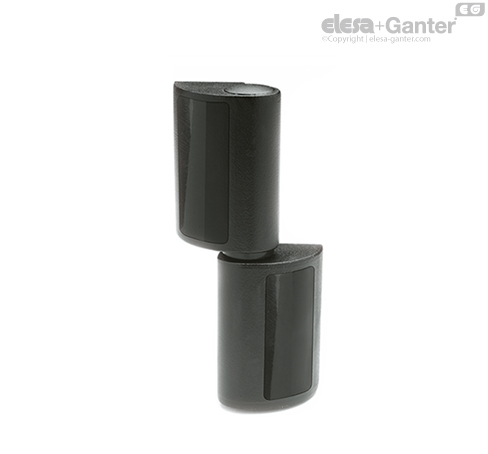

Panty CFO. s nastavitelným čepem (ELESA patent) jsou navržené tak, aby umožnily vyrovnat vychýlení dveří vůči rámu.
Mohou být montovány na dveřích, které se otevírají doprava nebo doleva. Každé ze dvou těles pantu má otvor pro montáž otočného čepu, přičemž druhá strana otvoru může být uzavřená dodanou krytkou.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.
| Zatížení |
| AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ |
 |  |
| Paralelní roviny | Kolmé roviny | Paralelní roviny | Kolmé roviny |
Maximální provozní zatížení
Ea [N] | Maximální provozní zatížení
Er [N] |
| 290 | 200 |
Pokud by pružné doformace působící na pant byly vyšší než hodnoty zatížení uvedené v tabulce, mohlo by dojít k rozlomení pantu.
Speciální provedení na vyžádání
Speciální provedení na vyžádání
Krytky šroubů v různých barvách RAL.
Pokyny pro použití
Montážní pokyny

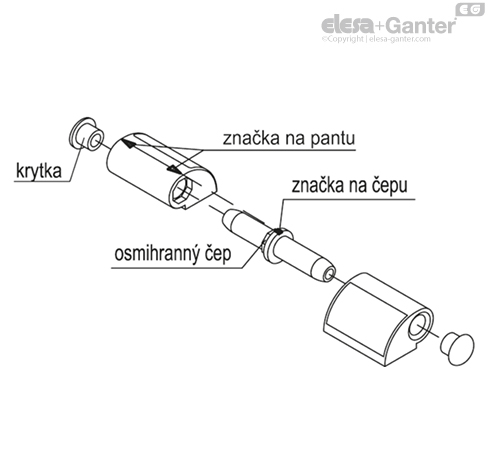

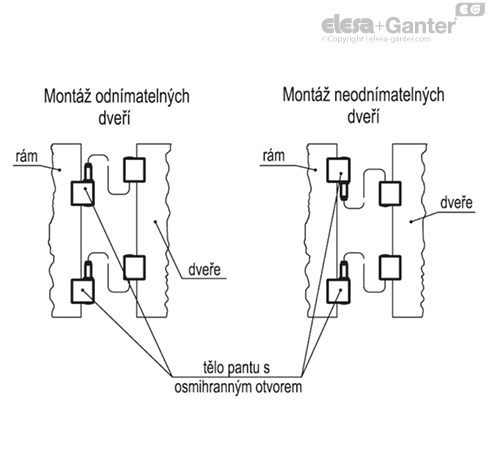

- Namontujte tělesa dveřních pantů s osmihranným otvorem na rám a zbýbající tělesa s válcovým otvorem na dveře.
- Vložte čepy s osmihranem do těles pantů namontovaných na rámu tak, že slícujete vyrytá označení na čepu a na tělese pantu.
- Namontujte dveře nasazením těles pantu na čepy.
Nastavení dveří
Nejsou-li dveře srovnané s rámem, může se naklopení dveří seřídit otočením čepů ve směru nebo proti směru hodinových ručiček.
Otočením čepu proti směru hodinových ručiček se vzdálenost S zvětší (+ 0,5) a otočením čepu ve směru hodinových ručiček se zmenší (- 0,5).
Vyrovnání nastavení

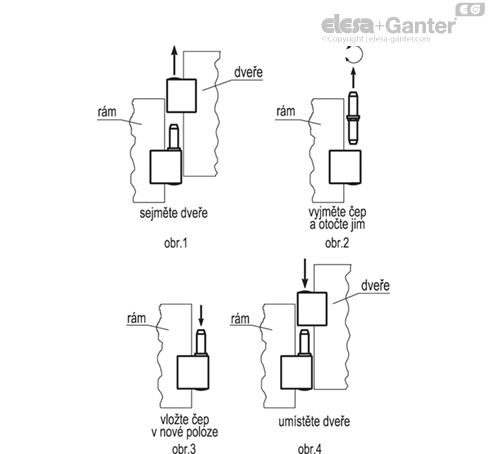

Každý čep má osmihran, které umožňuje nastavení různých poloh a seřízení dveří (Obr. 1-2-3-4). Abyste měli dveře srovnané s rámem, je nutné nastavit čepy obou pantů.
Příklady nastavení

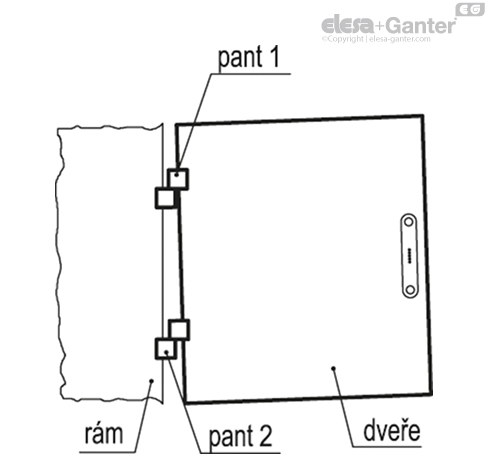

Jsou-li dveře vychýlené na dolní straně
Abyste měli dveře srovnané s rámem, otočte čep pantu 1 proti směru hodinových ručiček a čep pantu 2 ve směru hodinových ručiček (oba o 45° nebo 90°).

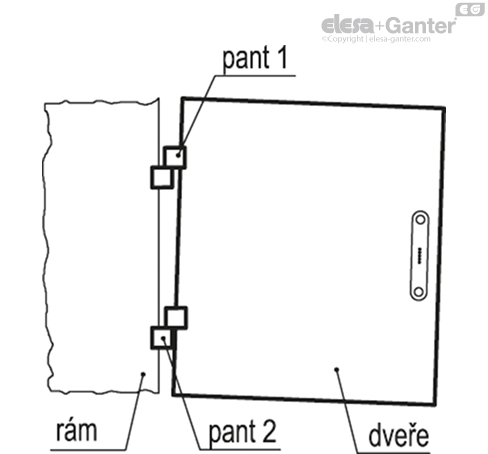

Jsou-li dveře vychýlené na horní straně
Abyste měli dveře srovnané s rámem, otočte čep pantu 1 proti směru hodinových ručiček a čep pantu 2 ve směru hodinových ručiček (oba o 45° nebo 90°).
