Hlavní specifikace
Materiál
Vysoce odolný technopolymer na bázi polyamidu (PA), barva černá, matný povrch.
Otočný čep
Černěná ocel.
Standardní provedení
Průchozí otvory pro šrouby se zapuštěnou hlavou.
Regulovatelná páka pro utahování
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Na tělese páky je vytištěný tampoprintem červený nápis PUSH – stlačit (zabránit kontaktu s rozpouštědly, alkoholem, nebo čisticími prostředky které alkohol obsahují).
Montážní šroub z černěné oceli, vratná pružina z nerezové oceli AISI 302.
Pouzdro se slepým závitovým otvorem z černěné oceli (CFA.49 a CFA.65) nebo z mosazi (CFA.97).
Technické informace

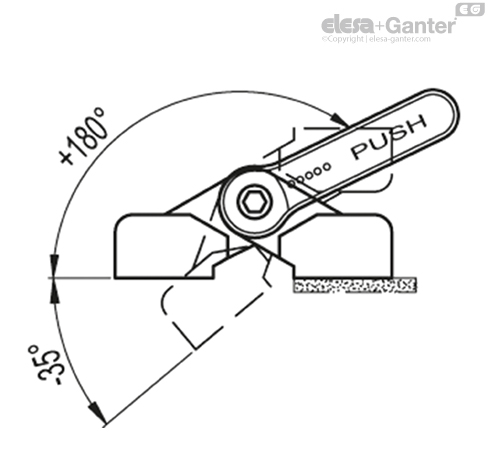

Úhel otočení (přibližná hodnota)
Max. 215°, (mezi -35° a -180° 0° znamená, že spojované části jsou ve stejné rovině).
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Vlastnosti a použití

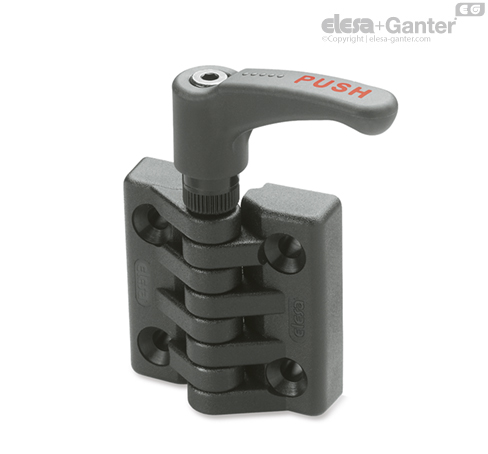

Panty CFA-ERS s třecí brzdou umožňují nastavit požadovanou polohy otevřených i zavřených dveří a také aretovat dveře v jakékoliv poloze v rámci úhlu otočení 215°.
Pokyny pro použití
Pokyny pro použití
Třecího účinku se dosahuje sevřením dvou částí dveřního pantu proti sobě použitím speciální regulovatelné páky.
Regulační mechanismus třecí brzdy pantu se ovládá stlačením páky směrem dolů (PUSH), kdy dojde ke spojení ozubení. Následným otáčením páky se brzda uvolňuje nebo utahuje. Při uvolnění páky rozpojí pružina ozubení, páka se vrátí do své původní polohy a volně se otáčí spolu s dveřmi aniž by překážela.
Velký počet zubů uvnitř regulovatelné páky zaručuje otáčení i tehdy, když je silně omezený pohyb ramene páky.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.
Informace o zatížení, které je stejné, naleznete u pantu typu CFA.-.
