SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Nerezová ocel AISI 304.
Průchozí otvory pro šrouby M5 se zapuštěnou hlavou.

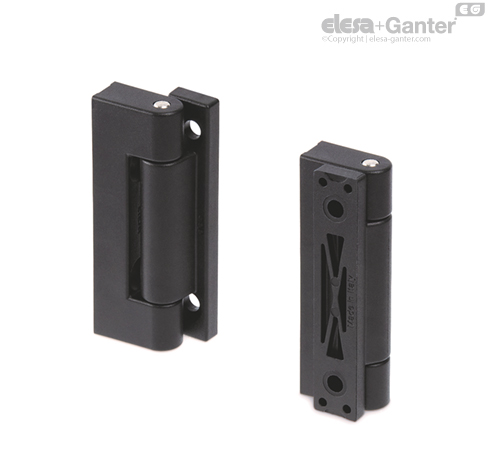

Závěs CFBS sestává ze dvou prvků rozdílných velikostí a z otočného čepu, který se vkládá při sestavování.

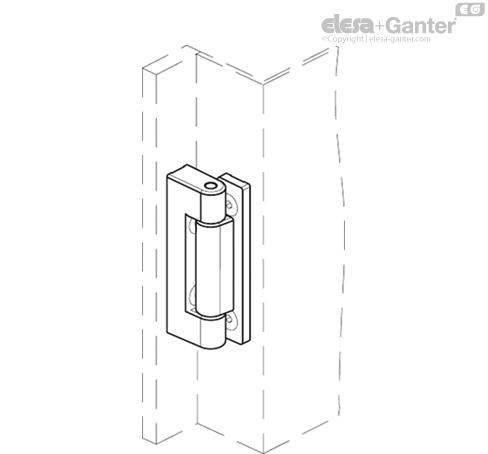

Lze je montovat také na skládací plechové dveře, včetně možnosti dodatečného použití těsnění mezi dveřmi a rámem (viz obr. 1).
Použijte vhodný nástroj k zasunutí otočného čepu ze strany bez rýhování až do koncové polohy v tělese závěsu.

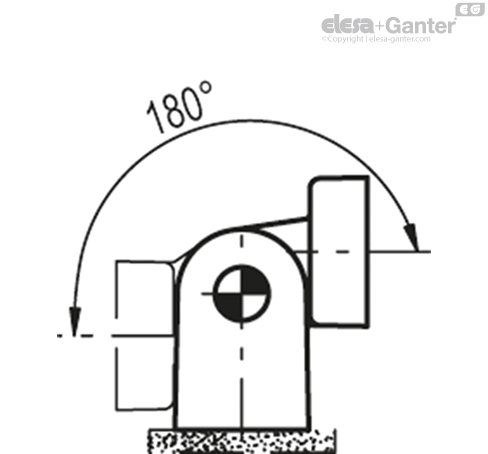

Max. 180° (mezi 0° až + 180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° | |||
| Označení | Maximální provozní zatížení Ea [N] | Zlomové zatížení Ra [N] | Maximální provozní zatížení Er [N] | Zlomové zatížení Rr [N] | Maximální provozní zatížen E90 [N] | Zlomové zatížení R90 [N] |
| CFBS.75-13 SH-5 | 500 | 3400 | 2000 | 3200 | 1500 | 2800 |
| CFBS.75-18 SH-5 | 600 | 4500 | 2000 | 3200 | 1000 | 3500 |
| CFBS.75-23 SH-5 | 800 | 4500 | 2000 | 3200 | 900 | 3500 |
