CFG.

Panty pro hliníkové profily

Vlastnosti a použití

Tento typ pantu lze použít s hliníkovými profily od velikosti 30 do 60 mm. Je možné také kombinovat různé rozměry.

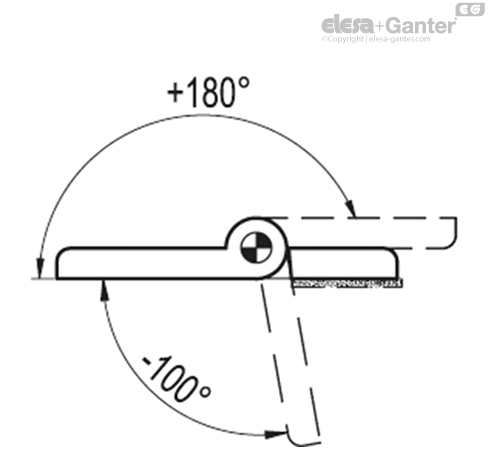

Úhel otočení (přibližná hodnota)

Max. 280° (mezi -100° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.





Rozměry profilu		Orientace vložly	Barva vložky
s	a
30	6		Světle šedá
	8
40÷45	8		Tmavě šedá
	10
50÷60	10		Tmavě šedá
	12



Zatížení	AXIÁLNÍ ZATÍŽENÍ		RADIÁLNÍ ZATÍŽENÍ		ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální provozní zatížení Ea [N]	Zlomové zatížení Ra [N]	Maximální provozní zatížení Er [N]	Zlomové zatížení Rr [N]	Maximální provozní zatížen E90 [N]	Zlomové zatížení R90 [N]
CFG.30/30 SH-6	440	2570	1850	3710	300	1700
CFG.30/40 SH-6	320	2280	1750	3490	590	870
CFG.30/45 SH-6	240	2150	1760	3520	190	780
CFG.30/60 SH-6	280	1510	1600	3190	180	850
CFG.40/40 SH-6	320	2280	1750	3490	220	870
CFG.40/45 SH-6	240	2150	1750	3490	390	780
CFG.40/60 SH-6	280	1510	1600	3190	180	850
CFG.45/45 SH-6	240	2150	1760	3520	190	780
CFG.45/60 SH-6	240	1510	1600	3190	180	780
CFG.60/60 SH-6	280	1510	1600	3190	180	850
