CFR.

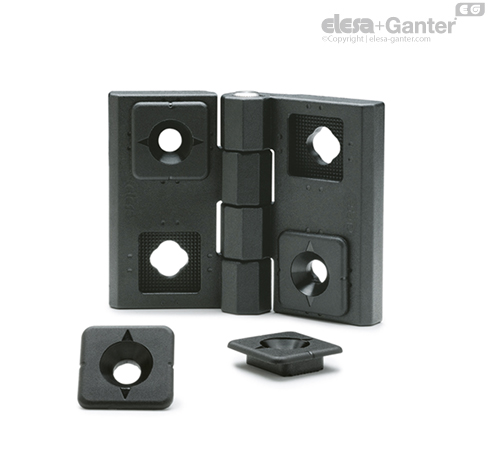

Panty nastavitelné

Vlastnosti a použití

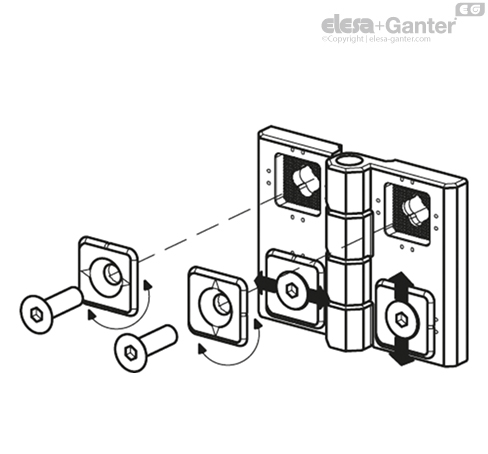

Nastavovací vložky (ELESA patent) jsou navržené tak, aby umožnily vyrovnat vychýlení dveří vůči rámu. Jak svislé tak i vodorovné nastavení je možné provádět jednoduchou orientací vložek, čimž získáme požadovanou polohu dveří vůči rámu.

Drážkování v montážních otvorech na těle pantu a na zadní straně vložek vylučuje náhodné nesprávné sestavení během montáže pantu.

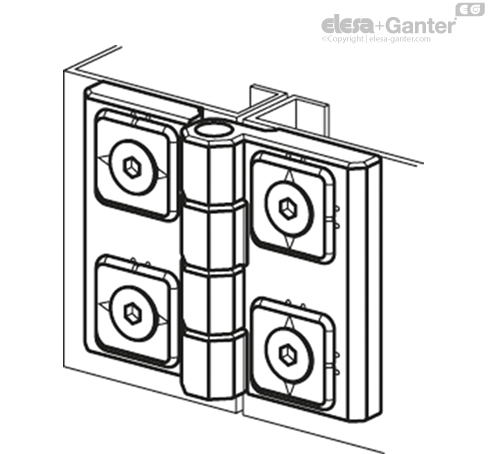

Pant lze použít ke kompenzaci svislých, vodorovných nebo zároveň obou odchylek v nastavení.

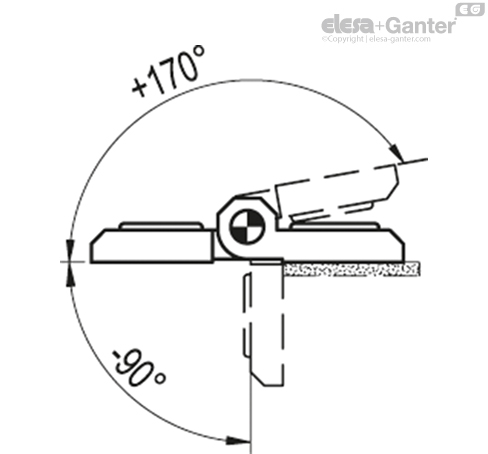

Úhel otočení (přibližná hodnota)

Max. 260° (mezi -90° až +170°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.



Zatížení	AXIÁLNÍ ZATÍŽENÍ	RADIÁLNÍ ZATÍŽENÍ	ZATÍŽENÍ POD ÚHLEM 90°
Označení	Max. limit statického zatížení Sa [N]	Max. limit statického zatížení Sr [N]	Max. limit statického zatížení S90 [N]
CFR.60 SH-6	1800	2700	2130

Maximální statické zatížení je hodnota, při které může dojít ke zlomu materiálu a tím k poruše funkčnosti pantu. Z tohoto důvodu, a z důvodu bezpečnosti, je nutné provozovat pant při nižším statickém zatížení, než je uvedená hodnota maximálního statického zatížení.
