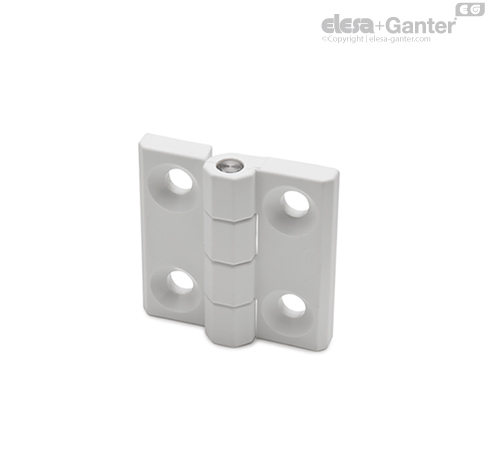

CFM-CLEAN

Panty

Úhel otočení (přibližná hodnota)

Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.

Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.

Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny-.





Zatížení	AXIÁLNÍ ZATÍŽENÍ	RADIÁLNÍ ZATÍŽENÍ	ZATÍŽENÍ POD ÚHLEM 90°
Označení	Maximální statické zatížení Sa [N]	Maximální statické zatížení Sr [N]	Maximální statické zatížení S90 [N]
CFM.30-SH-4-CLEAN	1400	1700	1000
CFM.40-SH-5-CLEAN	1900	1900	1280
CFM.50-SH-6-CLEAN	2630	2400	1720
CFM.60-SH-8-CLEAN	3320	2960	3070

Max. statické zatížení je hodnota, po jejímž překročení se muže materiál rozlomit, proto předurčuje výkonnost pantu. Je zjevné, že vhodný koeficient musí být aplikován na tuto hodnotu, a to podle důležitosti a bezpečnostní úrovně specifické aplikace.
