CFH.
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Vysoce odolný technopolymer na bázi polyamidu (PA), barva černá, matný povrch.
Nerezová ocel AISI 303.

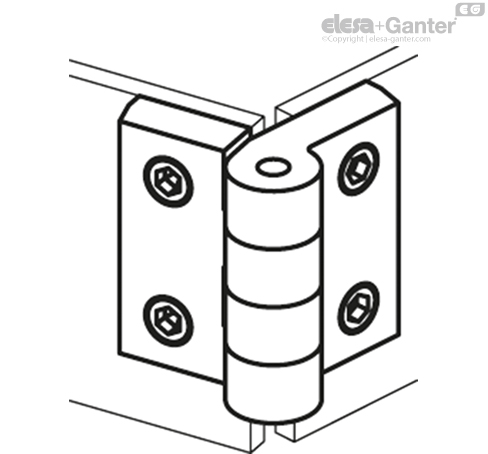

Průchozí otvory pro šrouby s válcovou hlavou (M6 ISO 4762, M8 ISO 7380).

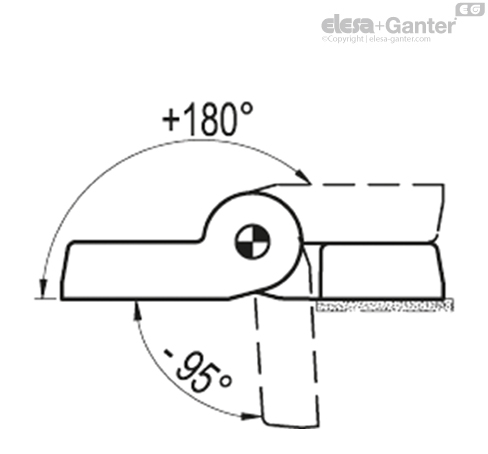

Max. 275° (mezi -95° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | |||||
| AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° | |||
| Maximální provozní zatížení Ea [N] | Zlomové zatížení Ra [N] | Maximální provozní zatížení Er [N] | Zlomové zatížení Rr [N] | Maximální provozní zatížen E90 [N] | Zlomové zatížení R90 [N] |
| 200 | 2440 | 380 | 3830 | 190 | 1950 |
