Hlavní specifikace
Materiál
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Kuželový třecí prvek
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Expanzní prvek
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny s tribologickým plnivem, barva černá, matný povrch.
Seřizovací šroub a matice
Šroub z nerezové oceli AISI 304
Matice z nerezové oceli AISI 316
Standardní provedení
Průchozí otvory pro šrouby velikosti M6 s válcovou hlavou a vnitřním šestihranem.
Technické informace

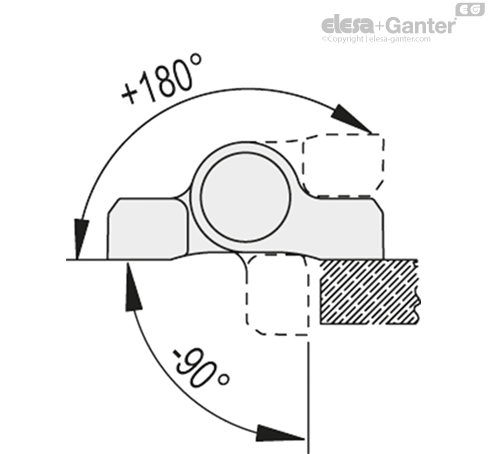

Úhel otočení (přibližná hodnota)
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní úhel natočení, aby nedošlo k poškození správné činnosti vratné pružiny.
Vlastnosti a použití

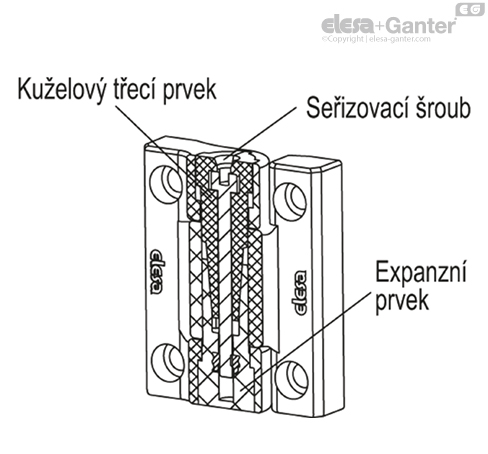

Nejvýznamnější vlastností pantu CFU-RA je možnost upravovat odporový moment při otevírání a zavírání dveří.
Díky tomu dveře můžete také příležitostně znehybnit v určité poloze.
Seřizovací systém (patentovaný společností ELESA) se ovládá vyvinutím síly na speciální šroub umístěný v ose pantu, což umožňuje kontrolovaně zvyšovat a snižovat odporový moment celého pantu.
Díky speciální geometrii kuželových povrchů a tribologickým vlastnostem použitých materiálů získaných použitím speciálních příměsí je možné odporový moment udržovat i s postupem času.
Odporový moment
Maximální moment síly, kterým dveře můžete znehybnit v určité poloze, je přibližně 5 Nm (odhadovaná hodnota zjištěná vyvinutím momentu síly přibližně 3 Nm na seřizovací šroub). V případech, kdy dveře musejí zůstat pohyblivé, je maximální zajišťovací moment síly nižší.
S postupem času (částečně i kvůli působení okolního prostředí) může být nutné moment síly seřizovacího šroubu obnovit, aby požadovaný odporový moment zůstal zachovaný.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° |
 |  |  |
| Označení | Maximální provozní zatížení
Ea [N] | Zlomové zatížení
Ra [N] | Maximální provozní zatížení
Er [N] | Zlomové zatížení
Rr [N] | Maximální provozní zatížení
E90 [N] | Zlomové zatížení
R90 [N] |
| CFU-RA.67 | 900 | 3000 | 700 | 4500 | 800 | 3600 |
