Technické informace
Vlastnosti

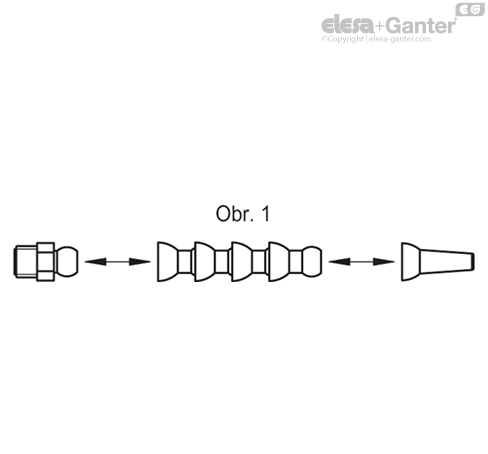

Modulární struktura vytvořená zacvakáváním jednotlivých prvků (obr. 1) umožňuje nastavit a nasměrovat mazací trysku s maximální flexibilitou při zachování stability během provozu i při výskytu vibrací.
Délku trubky lze uzpůsobit konkrétní aplikaci přidáním nebo odebráním příslušného počtu prvků připojovaných zacvakáváním.
Kvůli zajištění těsnění se doporučuje použít PTFE pásku na závitech pouzder.
Sestavováno bez použití těsnění, systém proto nemá být považován za vodotěsný.
Jednotlivé součásti sady jsou prodávány také jednotlivě (viz tabulka součástí).
Maximální vstupní tlak: 2 bary.
.

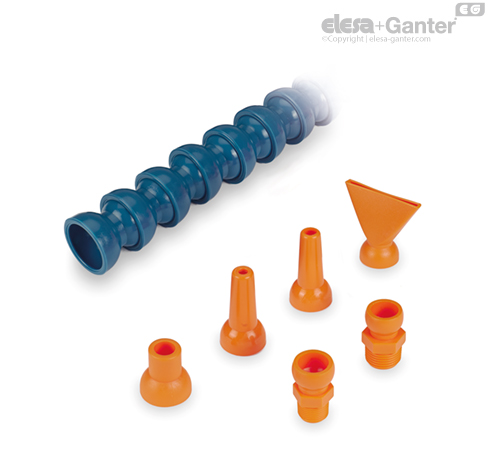

| Součásti sady | Kód | Označení | Množství |
| Modulární trubka | 471206 | FHT.1/2 | 1 |
| Závitová spojka | 471068 | FHJ.1/2-3/8-NPT | 1 |
| Závitová spojka | 471069 | FHJ.1/2-1/2-NPT | 1 |
| Tryska | 471126 | FHN.1/2-5 | 1 |
| Tryska | 471131 | FHN.1/2-8 | 1 |
| Tryska | 471136 | FHN.1/2-11 | 1 |
| Tryska | 471141 | FHN.1/2-P50 | 1 |
Chemická kompatibilita
Materiál odolný čisticím prostředkům, mazivům a olejům, vyhněte se kontaktu se silnými kyselinami a zásadami.
Chcete-li použít jiné kapaliny, než jsou uvedeny, kontaktujte technické oddělení Elesa+Ganter.
Doporučujeme v každém případě ověřit vhodnost použití pro konkrétní provozní podmínky.
Další provedení
Speciální provedení na vyžádání
Trubky, pouzdra a trysky vytvořené ze surových materiálů vhodných ke kontaktu s potravinami (FDA CFR.21 a EU 10/2011).
Příslušenství
Příslušenství na vyžádání
Kleště k sestavení součástí.
