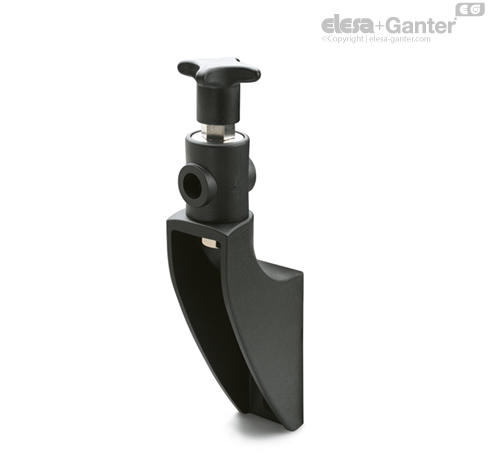

Ruční upínací kolečko z technopolymeru vyztuženého skelnými vlákny, barva černá, matný povrch. Vložka z poniklované mosazi se závitovým otvorem a šestihrannou koncovkou pro utažení klíčem.

Matice, šroub a podložka (pro upevnění vodícího válce) z nerezové oceli AISI 304.

SPR.V-A: s osazením.
SPR.V-B: bez osazení.

Technické informace

Vlastnosti

Ramena držáků vedení SPR.V jsou zvláště vhodná tam, kde je zapotřebí provádět ve dvou různých okamžicích úhlové a lineární polohování. Hlavně když se musí nastavovat vzdálenost (lineární poloha) mezi vedeními častěji, než je nutné úhlové polohování.

Maximální utahovací moment šroubů při montáži jsou 39 Nm.

Příslušenství

Příslušenství na vyžádání

DSG: distanční vložka pro držák bočního vodítka, z technopolymeru vyztuženého skelnými vlákny, černá barva, matná povrchová úprava.

Speciální provedení na vyžádání

Vodící válec z nerezové oceli AISI 304.

Montážní pokyny

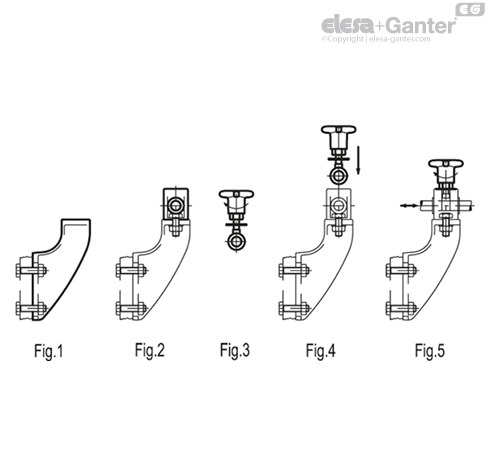

Připevněte rameno držáku vedení (Obr. 1).
Namontujte vodící válec na základnu ramene pomocí šroubu, matice a podložky (Obr. 2).
Nasaďte podložku na šroub s okem a našroubujte do ručního kolečka (Obr.3).
Vložte oko šroubu dovnitř těla vodícího válce (Obr.4).
Vložte čep držáku vedení do otvoru vodícího válce. Nastavte jeho lineární a úhlovou polohu a utáhněte ruční kolečko (fixování lineární polohy) a pak utáhněte matici vodícího válce (fixování úhlové polohy) (Obr. 5).
