SPR.

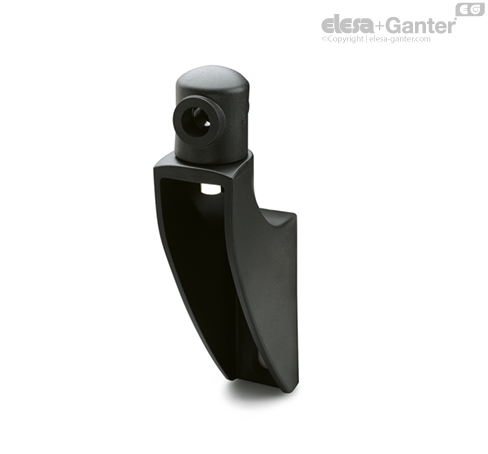

Ramena držáků vedení

Vlastnosti a použití

Ramena držáků vedení SPR. jsou zvláště vhodná tam, kde je požadováno lineární a úhlové polohování.

Maximální utahovací moment šroubů při montáži jsou 39 Nm.

Příslušenství na vyžádání

DSG: distanční vložka pro držák bočního vodítka, z technopolymeru vyztuženého skelnými vlákny, černá barva, matná povrchová úprava.

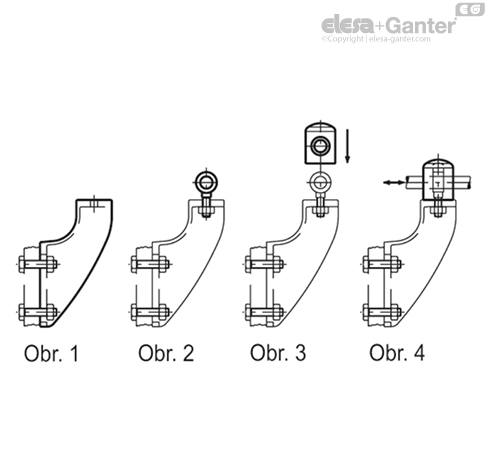

Montážní pokyny

• Připevněte rameno držáku vedení (Obr. 1).
• Vložte šroub s okem do základny ramene a přišroubujte pomocí matice a podložky (Obr. 2).
• Namontujte vodící válec na oko (Obr. 3).
• Vložte čep držáku vedení do otvoru vodícího válce. Nastavte jeho lineární a úhlovou polohu a pak utáhněte matici (Obr. 4).
