SPFS

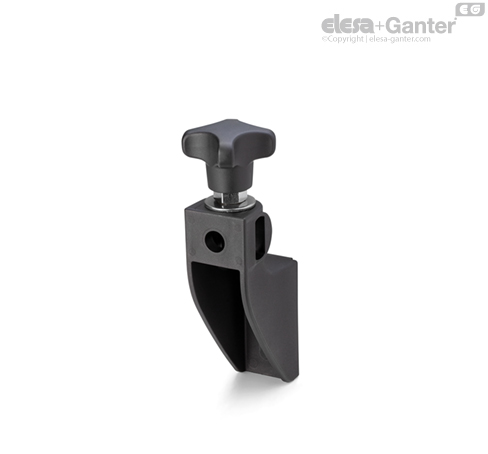

Krátká ramena držáků vedení

Vlastnosti a použití

Ramena držáků vedení SPF. jsou zvláště vhodná tam, kde je požadováno pouze lineární polohování.

Možnost volby svislé nebo vodorovné poloha šroubu s okem usnadňuje v případě potřeby montáž. Maximální utahovací moment šroubů při montáži je 39 Nm.

Příslušenství na vyžádání

DSG: distanční vložka pro držák bočního vodítka, z technopolymeru vyztuženého skelnými vlákny, černá barva, matná povrchová úprava.

Montážní pokyny

• Připevněte rameno držáku vedení (Obr. 1).

• Nasaďte podložku na šroub s okem a našroubujte buď ruční kolečko nebo matici (Obr. 2).

• Vložte oko do základny ramene, a to buď ve vodorovné nebo svislé poloze (Obr. 3).

• Vložte čep držáku vedení do otvoru pro upnutí, nastavte lineární polohu a pak utáhněte (Obr. 4).
