Hlavní specifikace
Materiál

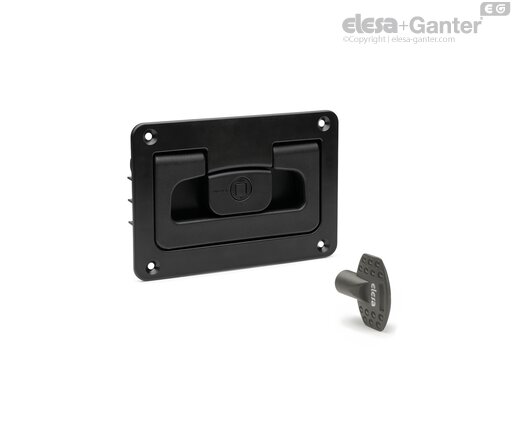

Těleso s průchozími otvory pro šrouby s plochou zápustnou hlavou a madlo; vyrobeno z technopolymeru na bázi polyamidu (PA) vyztuženého skelnými vlákny, černá barva RAL 9005 (C9) nebo šedá barva RAL 7040 (C33), matný povrch.
Klíč z technopolymeru na bázi polyamidu (PA), černo-šedá barva.
Otočný čep a vratné pružiny
Čep z nerezové oceli a pružiny
Uzamykací mechanismus madla
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černo-šedá.
Pružina a šrouby z nerezové oceli.
Zámek typu pro elektrické rozvaděče (QE), čtvercový otvor pro klíč (Q).
Technické informace
Vlastnosti a použití
Výrobek je navržen tak, aby zabránil náhodnému otevření madla v situacích, kdy by mohlo tvořit překážku, například při montáži na podlahu.
Čtvercový otvor pro klíč je opatřen lícující ochrannou krytkou, která zabraňuje hromadění nečistot nebo kapalin.
Technická data
Hodnoty odolnosti při zvedání (F1), v tahu (F2) a během stlačení (F3) uvedené v tabulce byly naměřeny při trvalé deformaci pomocí speciálního dynamometrického zařízení za znázorněných zkušebních podmínek a při pokojové teplotě.
Pokyny pro použití
Pokyny pro použití

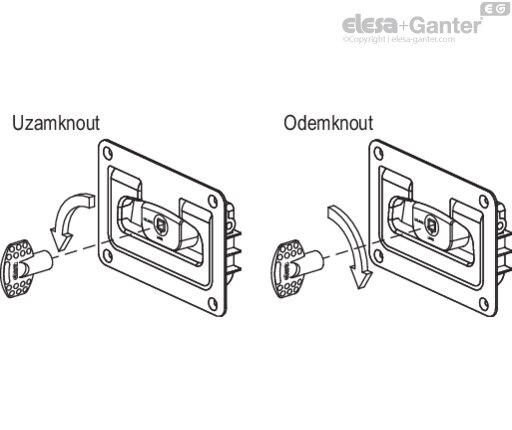

Uzamknutí: s madlem v zavřené poloze zasuňte klíč do příslušné drážky, mírně na něj zatlačte a otočte jej o 90° proti směru hodinových ručiček.
Odemknutí: zasuňte klíč do příslušné drážky, mírně na něj zatlačte a otočte jej o 90° ve směru hodinových ručiček.
Montážní pokyny

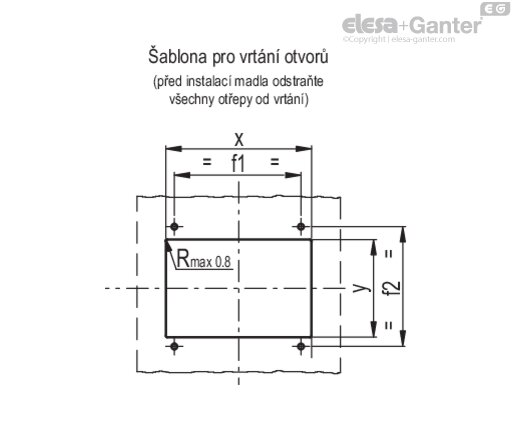

Vyvrtejte desku podle rozměrů na šabloně.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
