SPECIFIKACE
Typy
- Typ K: Se dvěma ručními pákami a dvěma šrouby s vnitřním šestihranem
- Typ S: Se čtyřmi šrouby s vnitřním šestihranem
Montážní upínač
Hliník
- matný povrch, broušený MT
- eloxovaný povrch, černý ELS
Nastavitelné ruční páky (typ K)
práškově lakováno
barva stříbrná RAL 9006, povrch s texturou
- Závitová vložka a připevňovací šroub
Nerezová ocel AISI 303
Nastavovací kolečko
Nerezová ocel AISI 303
Opěrná podložka
Plast
Šrouby s válcovou hlavou a vnitřním šestihranem ISO 4762
Nerezová ocel AISI 304
- 2x chemicky černěný povrch (typ S)
- 2x s hladkým povrchem (typ K / typ S)
Šroub se zapuštěnou hlavou ISO 14581
Nerezová ocel AISI 304
Pružina
Pružinová ocel AISI 301
Informace

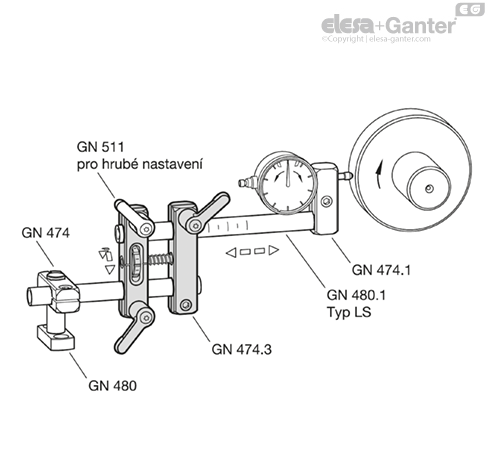

Rovnoběžné montážní upínače s nastavitelným hřídelem GN 474.3 se používají k nastavování měřicích nebo zkušebních sestav.
Ke hrubému nastavení v řádu milimetrů se povolují dva sousední upínací body tak, aby bylo možné tyčí rychle otáčet. Při použití přidržovacích tyčí / přidržovacích trubek GN 480.1 u typu LS s podélnou stupnicí poskytuje tato stupnice možnost sledování orientace během předběžného nastavování.

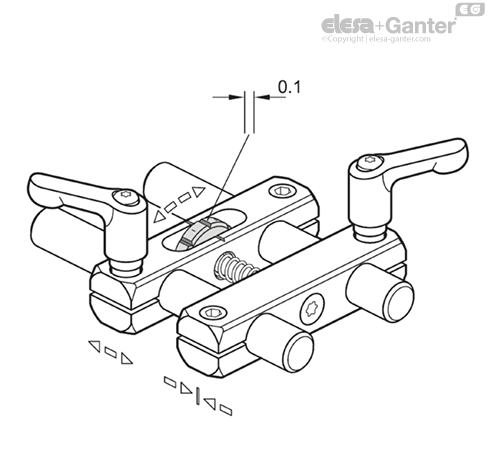

Při jemném nastavování se uvolňují dva upínací body nacházející se naproti sobě v úhlopříčném směru. Relativní polohu konstrukčních tyček/trubek lze nastavit pomocí nastavovacího kolečka. Nastavovanou vzdálenost lze odečítat v krocích po 0,1 mm podle rýhované stupnice. Díky vestavěné pružině není seřizování ovlivněno vůlí závitu.
Nastavení
Linková stupnice na nastavovacím kolečku k nastavování v krocích po 1/10 mm
