SPECIFIKACE
Typy
- Typ OS: bez plastové podložky
- Typ KS: plastová podložka, klouzavá
- Typ KR: plastová podložka, protiskluzová
- Typ KSE: plastová podložka, klouzavá, elektricky vodivá (antistatická)
- Typ KRE: plastová podložka, protiskluzová, elektricky vodivá (antistatická)
Nerezová ocel AISI 303
Typ KS / KSE
Plastová podložka, Polyacetal (POM)
KS: bílá (přírodní barva) RAL 9001
KSE: černá, elektricky vodivá
Povrchový odpor: < 106 Ω
Měrný odpor: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Typ KR / KRE
Plastová podložka z Elestomeru (TPE), 78 Shore A ≈
KR: černá
KRE: černá, elektricky vodivá
Povrchový odpor: < 106 Ω
Měrný odpor: < 107 Ω
DIN EN 61340-5-1 / 61340-2-3
Informace

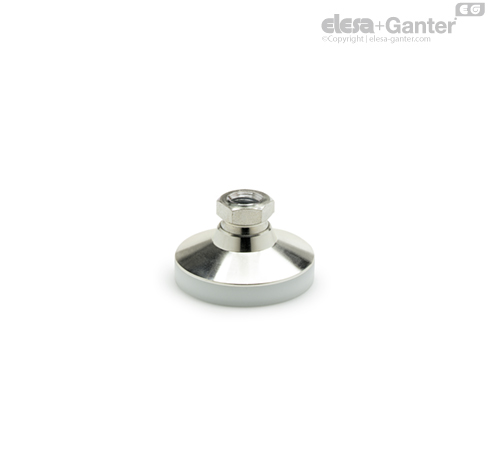

Statické zatížení nerezové polohovací nohy GN 343.5 je omezeno statickým zatížením kulového kloubu závitového čepu (AISI 303)
Hodnoty statického zatížení uvedené v tabulce označují pouze zatížení polohovací nohy ve svislém směru kolmo k podložce. V běžném provozu je obvyklé, že dochází také ke stranovému nebo úhlovému zatěžování, což významně snižuje hodnoty přípustného zatížení polohovací nohy.
Polohovací nohy GN 343.5 se nedají rozmontovat.
