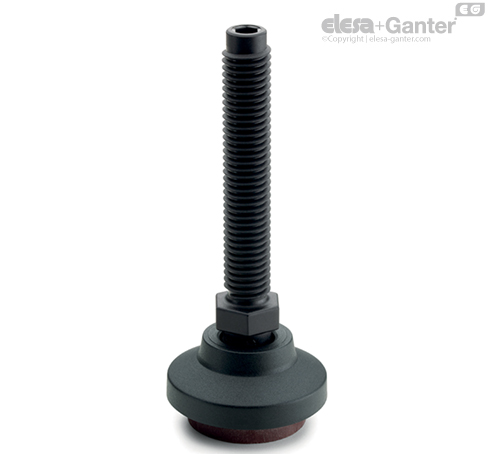

Hlavní specifikace
Základna
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Tlumící podložka
Pryž na bázi polyuretanu (PUR), přírodní barva, tvrdost 50 Shore A
Nastavovací šroub
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, s vnitřním šestihranem a regulačním šestihranem.
Technické informace
Vlastnosti
Díky vlastnostem SUPER-technopolymerového šroubu je kromě přirozené odolnosti proti korozi získána vysoká tuhost a mechanická odolnost.
Byly navrženy k tlumení vibrací, nárazů a hluku vytvářených pohyblivými tělesy nebo nevyváženými vibrujícími tělesy strojů a zařízení, které mohou způsobovat:
- špatnou funkci a snížení životnosti stroje nebo dalšího stroje v jeho blízkosti;
- poškození zdraví operátora;
Informace pro objednání
Polohovací nohy se dodávají v nesestaveném stavu kvůli snadnější přípravě a skladování. Součásti (základna a šroub) se dodávají v samostatném balení kvůli tomu, aby obsah zabíral méně místa a byl lépe chráněn před poškrábáním a nečistotami.
V případě objednání šroubů nebo základen odděleně, viz:
Technická data a pokyny pro výběr
Hodnota maximálního statického zatížení v tabulce udává statické zatížení pro specifické zatížení 0,4 N/mm2, jemuž může být tlumicí podložka vystavena, aby optimálně pohlcovala vibrace.
V tabulce jsou uvedeny také hodnoty (l2) elastické deformace při zatížení max. 0,6 N/mm² v případě dynamického zatížení.
Efektivita tlumení závisí na poměru mezi frekvenci rušení stroje a přirozenou frekvencí tlumicí nohy.
Přirozená frekvence základny závisí na materiálu, geometrii a specifickém zatížení [N/mm2], jemuž je vystavena.
Specifické zatížení lze získat vydělením aplikovaného zatížení opěrnou plochou tlumicí podložky.
Jakmile je známo specifické zatížení, přirozenou frekvenci nohy lze získat z grafu na obrázku 1.
Tlumení začíná, když je poměr mezi frekvencí rušení stroje a přirozenou frekvencí tlumicí nohy vyšší než √2. Čím větší je rozdíl mezi frekvencí rušení stroje a přirozenou frekvencí nohy, tím lepší bude tlumení (viz obrázek 2).
Example:
- Očekávané zatížení nohy = 150 N
- Specifické zatížení LS.VA-32 = 150/239 = 0,63 N/mm2
- Specifické zatížení LS.VA-40 = 150/452 = 0,33 N/mm2
- Je tedy vybrán model LS.VA-40, protože specifické zatížení v příkladu je nižší než 0,4 N/mm2, což je optimální tlumicí hodnota.
- Když tedy v grafu na obrázku 1 vyhledáme specifické zatížení 0,33 N/mm2, získáme přirozenou frekvenci 26 Hz (křivka LS.VA-40).
- Když v grafu na obrázku 2 vyhledáme frekvenci 26 Hz, zjistíme, že vybraná noha začne tlumit při tlumicích frekvencích vyšších než 32 Hz.
69% tlumení je dosaženo při frekvenci stroje 61 Hz.
92% tlumení je dosaženo při frekvenci stroje 85 Hz.
Příslušenství
Příslušenství na vyžádání
NT.: Matice z nerezové oceli AISI 304 nebo pozinkované.
