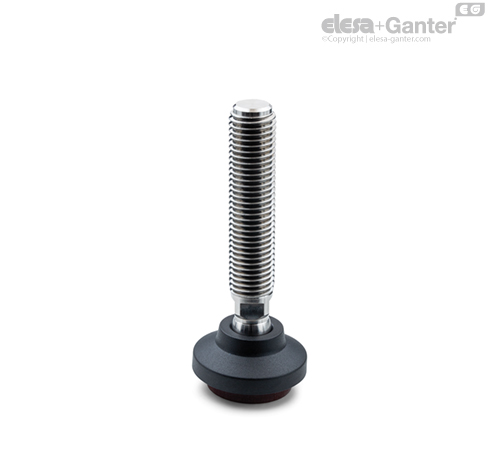

LSQ.VA-SST

Polohovací nohy pro tlumení vibrací

Vlastnosti

Byly navrženy k tlumení vibrací, nárazů a hluku vytvářených pohyblivými tělesy nebo nevyváženými vibrujícími tělesy strojů a zařízení, které mohou způsobovat:

• špatnou funkci a snížení životnosti stroje nebo dalšího stroje v jeho blízkosti;

• poškození zdraví operátora;

• hluk.

Informace pro objednání

Polohovací nohy se dodávají v nesestaveném stavu kvůli snadnější přípravě a skladování. Součásti (základna a šroub) se dodávají v samostatném balení kvůli tomu, aby obsah zabíral méně místa a byl lépe chráněn před poškrábáním a nečistotami.

V případě objednání šroubů nebo základen odděleně, viz:

• Tabulka možných kombinací základen a šroubů.

• objednací kódy pro Základny .

• objednací kódy pro Nastavovací šrouby .

Technická data a pokyny pro výběr

Hodnota maximálního statického zatížení v tabulce udává statické zatížení pro specifické zatížení 0,4 N/mm², jemuž může být tlumicí podložka vystavena, aby optimálně pohlcovala vibrace.

V tabulce jsou uvedeny také hodnoty (l₂) elastické deformace při zatížení max. 0,6 N/mm² v případě dynamického zatížení.

Efektivita tlumení závisí na poměru mezi frekvenci rušení stroje a přirozenou frekvencí tlumicí nohy.

Přirozená frekvence základny závisí na materiálu, geometrii a specifickém zatížení [N/mm²], jemuž je vystavena.

Specifické zatížení lze získat vydělením aplikovaného zatížení opěrnou plochou tlumicí podložky.

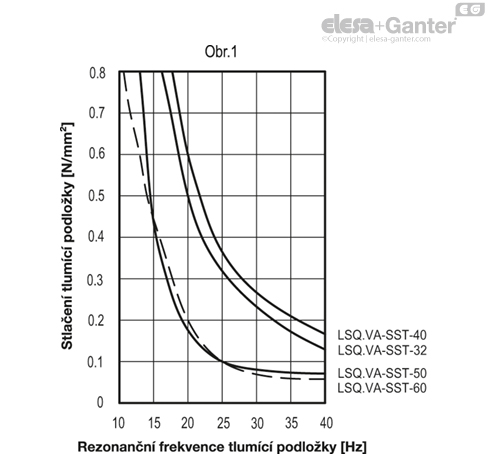

Jakmile je známo specifické zatížení, přirozenou frekvenci nohy lze získat z grafu na obrázku 1.

Tlumení začíná, když je poměr mezi frekvencí rušení stroje a přirozenou frekvencí tlumicí nohy vyšší než √2. Čím větší je rozdíl mezi frekvencí rušení stroje a přirozenou frekvencí nohy, tím lepší bude tlumení (viz obrázek 2).

Example:

• Očekávané zatížení nohy = 150 N

• Specifické zatížení LSQ.VA-32 = 150/239 = 0,63 N/mm²

• Specifické zatížení LSQ.VA-40 = 150/452 = 0,33 N/mm²

• Je tedy vybrán model LSQ.VA-40, protože specifické zatížení v příkladu je nižší než 0,4 N/mm², což je optimální tlumicí hodnota.

• Když tedy v grafu na obrázku 1 vyhledáme specifické zatížení 0,33 N/mm², získáme přirozenou frekvenci 26 Hz (křivka LSQ.VA-40).

• Když v grafu na obrázku 2 vyhledáme frekvenci 26 Hz, zjistíme, že vybraná noha začne tlumit při tlumicích frekvencích vyšších než 32 Hz. 69% tlumení je dosaženo při frekvenci stroje 61 Hz. 92% tlumení je dosaženo při frekvenci stroje 85 Hz.





Příslušenství na vyžádání

Matice z pozinkované oceli (Matice NT.).
