Hlavní specifikace

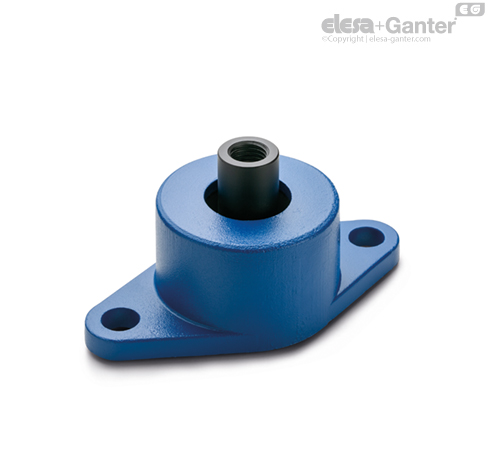

Těleso příruby
Hliník s nitrocelulózovým emailovým nátěrem v modro barevném odstínu RAL 5010.
Závitové pouzdro
Ocel s černým povlakem.
Těleso tlumicí vibrace
Pryž NBR.
Tvrdost 30, 50, 60 s tolerancí ± 5 Shore A.
Technické informace
Vlastnosti a použití
Obecně se používají k izolaci silných vibrací tam, kde je vyžadována odolnost vůči napětí a stlačení.
Vibrace mohou způsobit:
- špatnou funkci a snížení životnosti stroje nebo dalšího stroje v jeho blízkosti;
Jsou zvláště vhodné k použití s strojovými nástroji, lisy k tvarování plastových materiálů, speciálními stroji a k tlumení nárazů.
Další informace v kapitole: Vysoce výkonné tlumiče vibrací – vlastnosti a pokyny pro výběr.
Křivky výchylek znázorněné v grafech byly získány v rámci statických experimentálních zkoušek za použití průměrných hodnot.
Skutečné hodnoty se mohou od hodnot na grafu lišit přibližně o ±10 %.
| Označení | Odolnost proti stlačení | Axiální přídržná síla |
Min. zatížení
[N] | Max. zatížení
[N] | Min. stlačení
[mm] | Max. stlačení
[mm] | Min. zatížení
[N] | Max. zatížení
[N] | Min. stlačení
[mm] | Max. stlačení
[mm] |
| AVG-50-30 | 300 | 1600 | 1 | 3.5 | 300 | 1400 | 1 | 3 |
| AVG-50-50 | 450 | 2580 | 1 | 3.5 | 450 | 2200 | 1 | 3 |
| AVG-50-60 | 750 | 4300 | 1 | 3.5 | 750 | 3900 | 1 | 3 |
| AVG-75-30 | 400 | 2500 | 1 | 6 | 400 | 2700 | 1 | 6 |
| AVG-75-50 | 600 | 4000 | 1 | 6 | 600 | 4500 | 1 | 6 |
| AVG-75-60 | 800 | 5000 | 1 | 6 | 800 | 6500 | 1 | 6 |
| AVG-90-30 | 140 | 4800 | 1 | 6.5 | 140 | 2900 | 1 | 6.5 |
| AVG-90-50 | 240 | 8100 | 1 | 6.5 | 240 | 4400 | 1 | 6.5 |
| AVG-90-60 | 500 | 17500 | 1 | 6.5 | 500 | 8800 | 1 | 6.5 |
Minimální zatížení je hodnota, pod kterou tlumič vibrací není schopen izolovat vibrace, protože by byl příliš tuhý.
Maximální zatížení je hodnota, po jejímž překročení může dojít k nějakému typu selhání, které by vedlo ke narušení funkčnosti tlumiče vibrací.
Minimální stlačení je stlačení podpory tlumící vibrace odpovídající minimálnímu zatížení.
Maximální stlačení je stlačení podpory tlumící vibrace odpovídající maximálnímu zatížení.
