Technopolymer na bázi polaymidu (PA) vyztužený skelnými vlákny, certifikovaný na samozhášivost podle normy UL-94 V0, barva černá, matný povrch.
Nerezová ocel AISI 303.
Průchozí otvory pro šrouby se zapuštěnou hlavou.

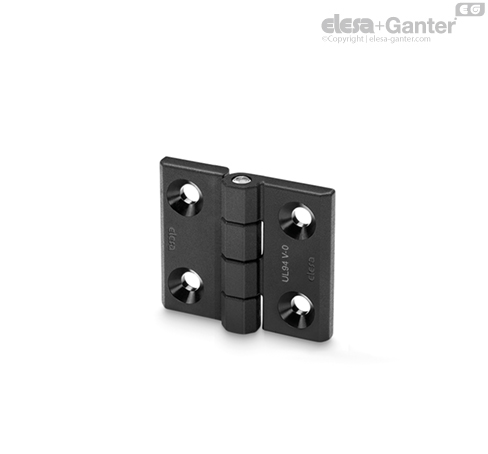

Závěs CFM-AE-V0 se používá v oblastech, kde jsou podle předpisů nutné materiály snižující riziko požáru.
Max. 270° (mezi -90° až +180°), 0° znamená, že spojované části jsou ve stejné rovině.
Nepřekračujte mezní hodnotu otočení pantu, aby nedošlo k jeho mechanickému poškození.
Pro výběr vhodného typu a správného počtu pantů pro vaši aplikace informace v kapitole Pokyny.
| Zatížení | AXIÁLNÍ ZATÍŽENÍ | RADIÁLNÍ ZATÍŽENÍ | ZATÍŽENÍ POD ÚHLEM 90° | |||
| Označení | Maximální provozní zatížení Ea [N] | Zlomové zatížení Ra [N] | Maximální provozní zatížení Er [N] | Zlomové zatížení Rr [N] | Maximální provozní zatížen E90 [N] | Zlomové zatížení R90 [N] |
| CFM.30 AE-V0 SH-4 | 300 | 1200 | 700 | 1700 | 500 | 800 |
| CFM.40 AE-V0 SH-5 | 600 | 1200 | 900 | 1700 | 550 | 900 |
| CFM.50 AE-V0 SH-6 | 800 | 2200 | 1900 | 3500 | 1000 | 1400 |
| CFM.60 AE-V0 SH-6 | 1100 | 2000 | 1800 | 3500 | 1200 | 1600 |
| CFM.60 AE-V0 SH-8 | 1100 | 2000 | 1800 | 3500 | 1200 | 1700 |
Max. statické zatížení je hodnota, po jejímž překročení se muže materiál rozlomit, proto předurčuje výkonnost pantu. Je zjevné, že vhodný koeficient musí být aplikován na tuto hodnotu, a to podle důležitosti a bezpečnostní úrovně specifické aplikace.
