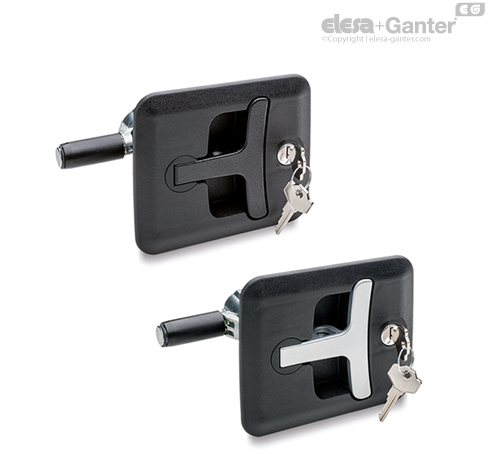

Hlavní specifikace
Rukojeť
Zinková slitina, s otvorem pro visací zámek s průměrem třmenu maximálně 9 mm.
Tělo
Technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Vřeteno a ochranná krytka
Odlitek ze zinkové slitiny
Zajišťovací prvek (jazýček)
Válcový element ze zinkové slitiny, možnost nastavení polohy pomocí upínacího šroubu s vnitřním šestihranem, potažený technopolymerem na bázi polyamidu (PA) vyztuženým skelnými vlákny, barva černá.
Těsnící kroužek
Silikonový pásek aplikovaný na spodní části základny.
Zámek
S protiprachovým krytem vyrobeným z technopolymeru na bázi acetalu (POM), barva červená.
Dva poniklované mosazné klíče, vyjímatelné ve dvou krajních polohách po 90°.
Stupeň krytí IP
Stupeň krytí IP 65 dle tabulky EN 60529.
Standardní provedení
Montáž pomocí 4 pozinkovaných ocelových šroubů zalisovaných do základny a 4 pozinkovaných ocelových matic se závitem zajištěným proti uvolnění, (jsou součástí dodávky).
- CSMH: zámek se 400 různými kombinacemi.
- CSMH-U: zámek s jednou kombinací (všechny zámky jsou stejné a mají stejný klíč).
Označení pro barvu rukojeti:
- BK: barva černá.
- GR: barva šedá.
Technické informace
Vlastnosti a použití
Zavřete dveře a otočte rukojeti o 90° do zavřené polohy. Sklopte rukojeť do prolisu v základně. Při sklápění rukojeti se pohybuje vřeteno axiálně spolu s jazýčkem až do konečné polohy, kde dojde k uzavření dveří.
Uzamknutím zámku zajistíte rukojeť ve sklopené poloze.
Západky s tlačnou rukojetí CSMH možňují rozsah zamykání od 13 do 75 mm.
Příslušenství
Příslušenství na vyžádání

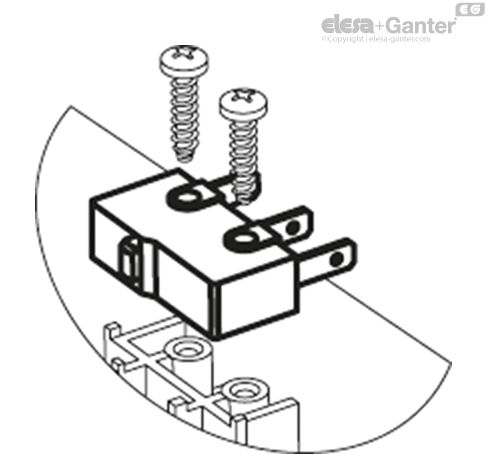

Mikrospínač pro dálkovou signalizaci polohy rukojeti.
Další provedení
Speciální provedení na vyžádání
Provedení s délkou vřetene 45 mm pro rozsah zamykání od 13 do 43 mm.
