GN 315.1

Západky s tlačítkem

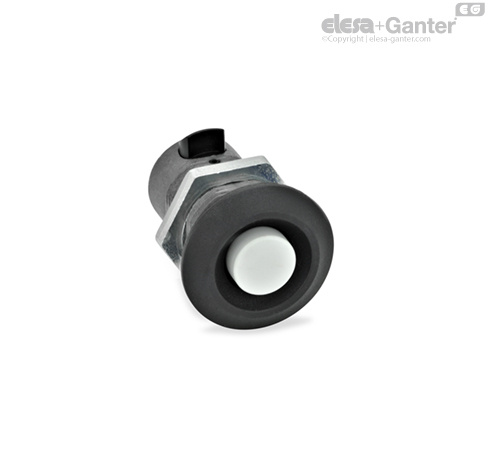

Západky s tlačítkem GN 315.1 jsou charakteristické radiální odpruženou zarážkou, díky které dochází k procesu zavírání.

Po zavření dveří dojde k jejich automatickému zajištění. Zkosená zarážka je nejprve zatlačená dovnitř těla západky přes náležitě nastavený doraz, poté se do zajištěné polohy vysune pomocí tlačné pružiny.

Dveře se odjistí stisknutím tlačítka.

Pokud není k ovládání dveří potřebný žádný další prvek, nebo pokud je tento prvek umístěný zvlášť, pak je možné použít západky s tlačítkem GN 315.1.

• Otevírací rukojeti GN 120.1

• Vlastnosti plastu



Tyto západky s tlačítkem mohou dveře, kryt nebo poklop zavřít, ale nedojde k přitažení k rámu.

Z tohoto důvodu je nutné, aby zavírací vzdálenost A (dveře + hloubka rámu) byla přesně nastavená.

Při instalaci nastavte otvor ve dveřích, kryt nebo poklop tak, jak je znázorněno na schématickém nákresu.

Západka s tlačítkem se vloží otvorem zepředu. Poté stačí montážní matici zezadu zatlačit na zarážku a přišroubovat.

Potřebný montážní otvor se při sériové výrobě v křídle dveří obvykle zhotovuje pomocí vysekávacího stroje nebo laserového obráběcího stroje.

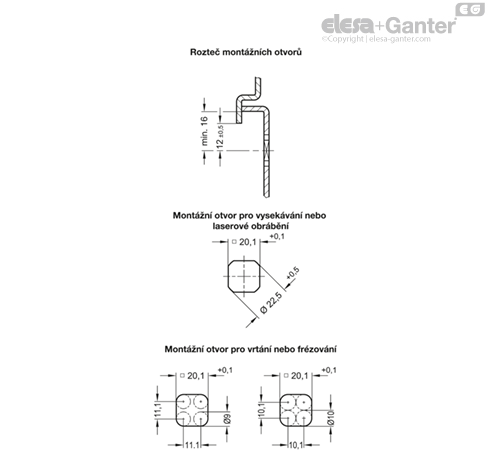

Montážní otvor je také možné vytvořit vrtáním nebo frézováním, jak je zobrazeno na výkresech.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.
