SPECIFIKACE
Typy
- Typ VK8: se čtyřhranným čepem A/F8
- Typ VDE: s dvojitou drážkou
- Typ RG: s ručním kolečkem rýhovaným GN 7336
- Typ KG: s křídlovou maticí
Všechny ovládací prvky (Typ RG / KG / HG)
- barva černá, matný povrch
- Krytka, barva světle šedá, matný povrch
Informace

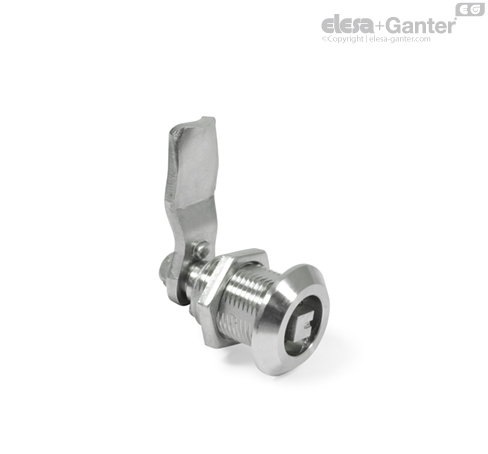

Západky s přitažením GN 516.5 z nerezové oceli mají zavírací mechanismus, kterým ovládací prvek (klíč) otočí o 90° a poté ho axiálně posune o 6 mm.
Tento mechanismus je navržený pro aplikace, kdy v koncové (zajištěné) poloze vytvoří spolu s elastickým prvkem těsné uzavření, které zamezí vibracím (dveře / těsnění).
Západky s 9 různě zahnutými jazýčky pokrývají zamykací vzdálenost (zajišťovací zóna) od 19 do 41 mm. Jestliže naměřená zavírací vzdálenost leží mezi dvěma rozměry A, musí být zvolená menší hodnota.
Západky s přitažením GN 516.5 z nerezové oceli se dodávají s volně přiloženým jazýčkem.
Technické a montážní pokyny

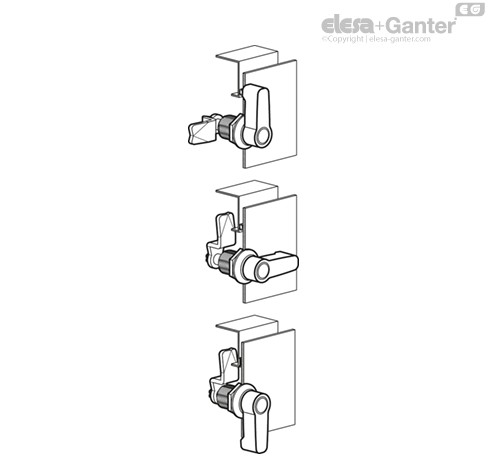

1. Jazýček ve výchozí pozici.
2. První otočení rotoru o 90° posune jazýček do obvyklé zavírací polohy.
3. Otočení rotoru o dalších 90° posune jazýček o 6 mm v axiálním směru, což přitáhne dveře proti rámu nebo těsnění a dojde k těsnému uzavření, které zamezí vibracím.
max. moment: 4,5 Nm
max. axiální síla: 340 N
max. statické zatížení: 340 N
Před instalací udělejte ve dveřích otvor podle nákresu. Montáž proveďte vložením západky z přední strany do vyvrtaného otvoru. Šestihrannou matici pak našroubujte ze zadní stany západky a přítáhněte. Tak dosáhnete fixace v požadované poloze.
Montážní otvor na dveřích je v sériové výrobě obvykle zhotovený vysekávacím strojem nebo vypálený laserem.
U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.

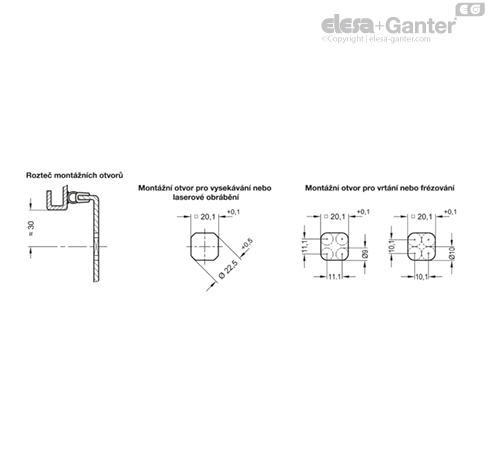

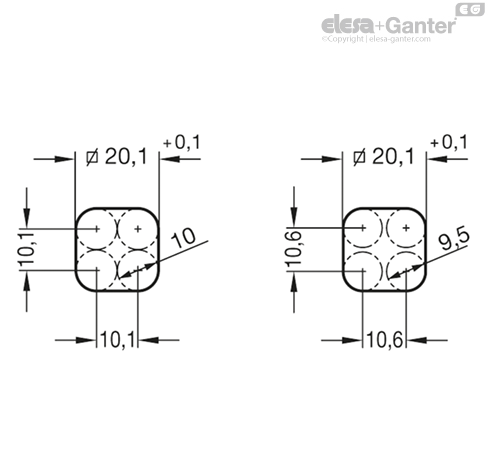

Montážní otvor je také možné udělat vrtáním nebo frézováním, jak je zobrazeno na výkresech.
