SPECIFIKACE
Typy
- Typ RG: s ručním kolečkem rýhovaným
- Typ VK7: se čtyřhranným čepem A/F7
- Typ VK8: se čtyřhranným čepem A/F8
- Typ DK: s trojhranným čepem (DK7)
- Typ SK6: se šestihranným otvorem A/F6
- Typ VDE: s dvojitou drážkou
Základna
Zinková slitina
práškově lakovaná
barva černá RAL 9005, povrch s texturou
Další díly
Ocel
pozinkovaná, modrý pozink

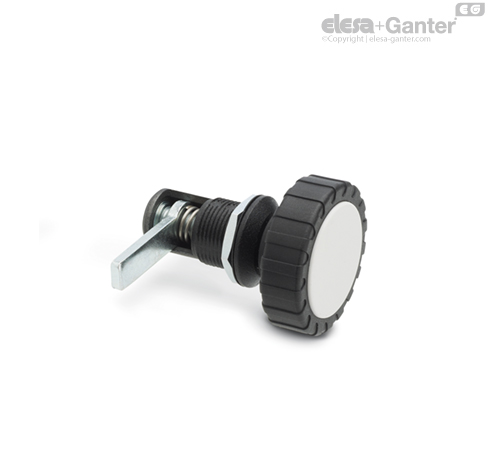

Ruční kolečko rýhované (Typ RG)
Plast (Polyamid PA)
- Kolečko černé, matný povrch
- Krytka světle šedá, matný povrch
Informace
Významným rysem západek s přitažením GN 116.1 je jejich velký upínací zdvih 12 mm. Mají 5 typů jazýčků A1 až A5 a pokryjí zavírací vzdálenost v rozsahu od 4 do 46 mm. Tato konfigurace umožňuje individuální volbu zavírací vzdálenosti dle potřeby, např. ve spojení s dveřním těsněním.
Při dovoleném utahovacím momentem 2 Nm pro montážní závit je možné na klíči vyvinout zavírací sílu přibližně 300 Nm.
Konstrukce a montážní pokyny
Otočením západky ve směru hodinových ručiček je jazýček nejprve otočí o 90° a dostane se do zavírací polohy.
Při dalším otáčení posune závit (M10) jazýček v axiálním směru (max. 12 mm) a nakonec přitáhne dveře k rámu.
Při otáčení proti směru hodinových ručiček se jazýček nejprve odsune směrem dozadu a pak se pootočením o 90° dveře uvolní.
Tlačná pružina vytvoří požadované tření nutné pro pootočení o 90°.

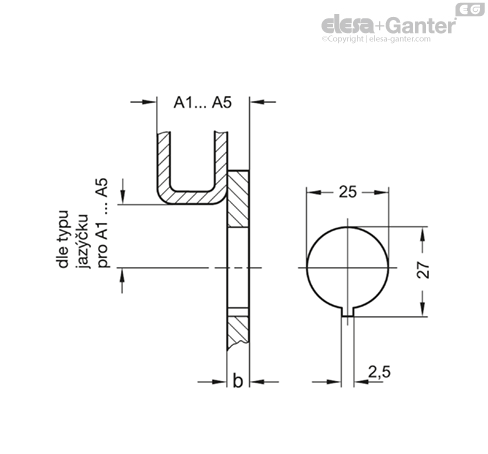

Pro montáž západky musí být dveře opatřené otvorem podle uvedeného nákresu.
Těleso západky se vkládá do otvoru z čelní strany dveří a upevňuje se na nich šestihrannou maticí zezadu. Tento montážní krok je možné uskutečnit pouze tehdy, jestliže se jazýček nachází v axiální koncové poloze a je přibližně uprostřed rozsahu otáčení.
