GN 115.6

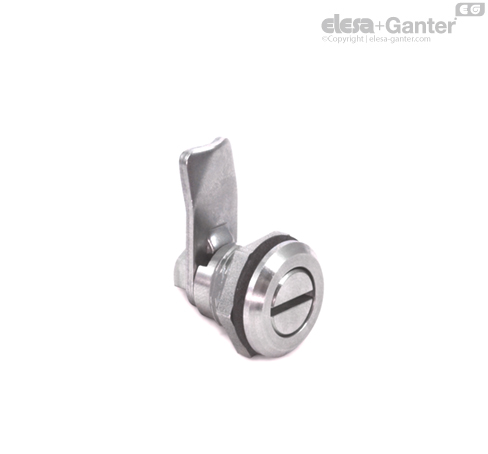

Mini-západky z nerezi

Mini-západky GN 115.6 mají menší rozměry než západky GN 115.

Tyto západky se zavírají pomocí otočení jazýčku o 90°, kdy se jazýček dostane za rám dveří. Zkosení jazýčku usnadňuje zavření a zajištění dveří.

Západky s různě zahnutými jazýčky pokrývají zavírací vzdálenost A v rozsahu od 7,5 do 19,5 mm.

Ve standardním provedení mají západky stejný zámek / stejný klíč.

Mini-západky GN 115.6 se dodávají s volně přiloženým jazýčkem.

• Přehled typů západek

• Stupeň krytí IP

• Vlastnosti nerezové oceli

• Klíče s otvorem GN 119.2

• Ochranné krytky GN 120

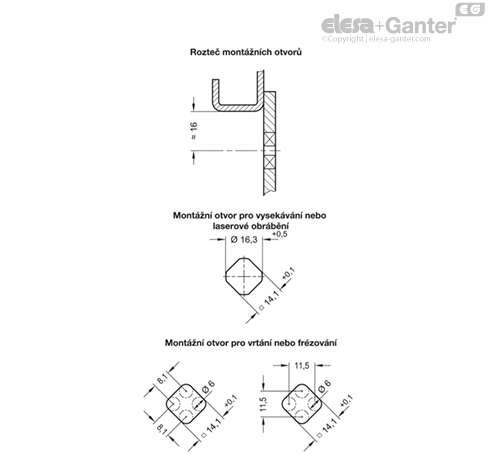

Pro montáž západky musí být dveře opatřené otvorem podle uvedeného nákresu.

Při montáži prostrčte západku z přední strany dveří do připraveného otvoru. Ze zadní strany pak přišroubujte západku pomocí šestihranné matice a zajistěte ji v požadované poloze.

Montážní otvor na dveřích je v sériové výrobě obvykle zhotovený vysekávacím strojem nebo vypálený laserem.

U malých sérii a pro plechy do tloušťky 2 mm je možné použít děrovače plechu GN 123 jako volitelný nástroj.

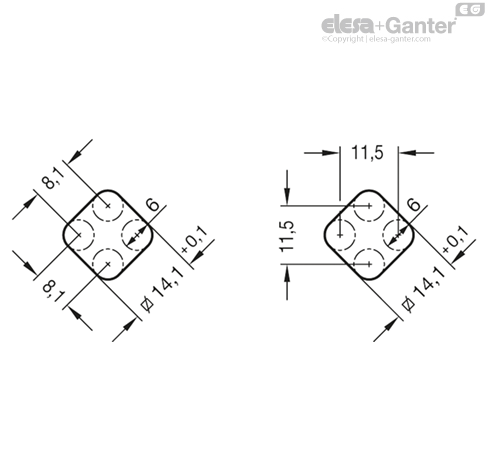

Montážní otvor je také možné udělat vrtáním nebo frézováním, jak je zobrazeno na výkresech.
