GN 114.11

Zajišťovací čepy

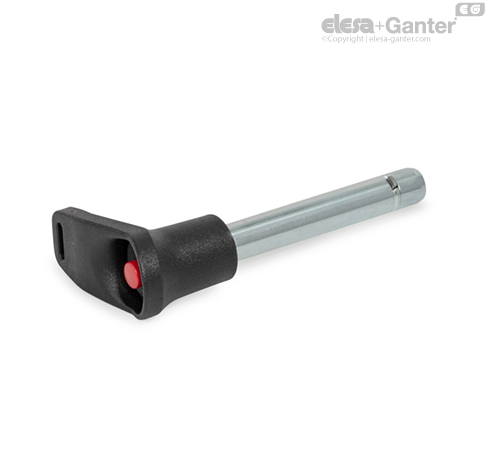

Zajišťovací čepy GN 114.11 s axiálním zajištěním se používají k rychlému upevnění, připojení a zajištění různých součástí. Běžně se používají jako ložiskové čepy, které jsou často sestavovány a rozebírány.

Obdélníkové západky vyrobené z plechu z nerezové oceli drží zajišťovací čep v axiální poloze v otvoru. Jsou zatahovány tlačítkem a při uvolnění je kompresní pružina vrátí do zajištěné polohy. Západky nejsou zarovnány s rukojetí ve tvaru L.

Technická příloha obsahuje jmenovité hodnoty zatížitelnosti pro smykovou pevnost ve dvou rovinách (pevnost při porušení).

Kapacity uvedené v tabulce pro oboustranný odpor ve střihu (brzdná síla) byly vypočítány teoreticky na základě normy DIN 50141.

Současně byl podle nákresu uvedeného vedle zohledněn průřez S ohroženého čepu ve dvou rovinách střihu před prasknutím.

Hodnoty uvedených nosností jsou orientační, nevytvářející jakýkoli závazek. Tyto hodnoty nezahrnují konkrétní situace a vlivy okolního prostředí.

Uživatel musí sám posoudit pro jednotlivé případy, zda je prvek vhodný k zamýšlenému použití. Uvedené hodnoty mohou ovlivnit faktory prostředí.

V návrhu je nutné zohlednit odpovídající bezpečnostní součinitel.
