Základna
Hliník
Bez popisu
Přítlačný čep
Ocel pro typ SA / SB
Plast pro typ KA / KB
Polyacetal (POM)
Pružina
Nerezová ocel AISI 301
Pružinová ocel černěná
Pružinová ocel pozinkovaná, modře pasivovaná
Těsnění
Chloroprenová pryž (CR)
Stranové přítlačné kolíky GN 715 jsou všestranné a praktické prvky pro přidržování, polohování a upínání obrobků.
Nahrazují nákladná technická řešení, jsou prostorově úsporné a jednoduché na instalaci. Rýhované pouzdro se montuje do otvoru s tolerancí H8.
Pro snadnou montáž je k dispozici vhodný montážní nástroj GN 715.1 (viz tabulka).

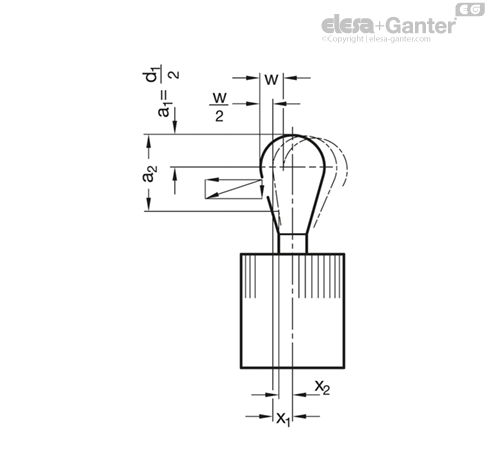

w = vychýlení kolíku
F = boční přítlačná síla [N]
počáteční síla = F0
koncová síla = 1,1 x F0
a2 - a1 = rozsah kontaktního bodu pro upnutí obrobku
x = vzdálenost osy kolíku a kontaktního bodu při vychýlení w2
x1 pro nejvyšší kontaktní bod (a1)
x2 pro nejnižší kontaktní bod (a2)

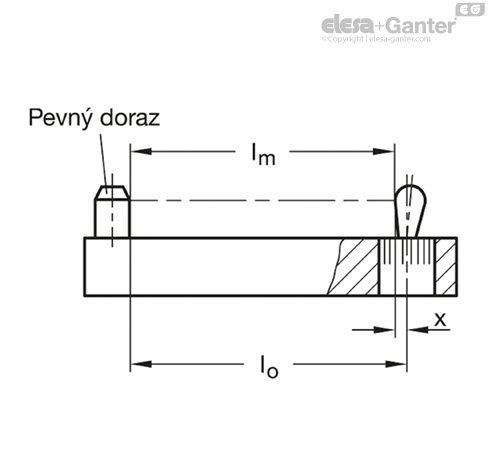

l0 = vzdálenost povrchu opěrného čepu a osy stranového přítlačného kolíku
l0 = lm + x
lm = průměrná délka upínaného obrobku lmax. + lmin./2
Pro kontaktní body (výška upínaného obrobku) ležíci mezi a1 a
a2 musí použitá hodnota x ležet mezi x1 a
x2 (hodnota se získá pomocí metody interpolace).
Dodržování výše uvedených hodnot umožní dostatečný pohyb stranového přítlačného kolíku k pokrytí tolerance obrobku.

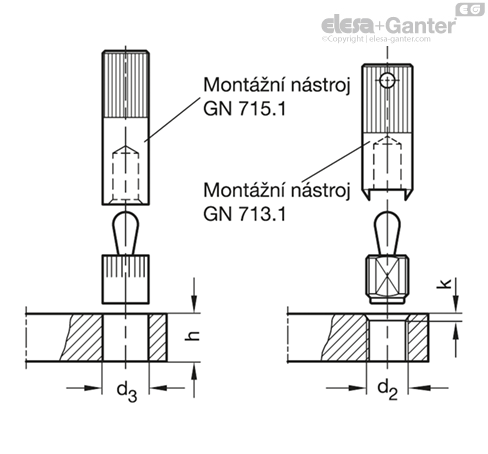

Pro montáž stranových přítlačných kolíků se doporučuje použít montážní nástroj GN 715.1 nebo montážní nástroj GN 713.1.

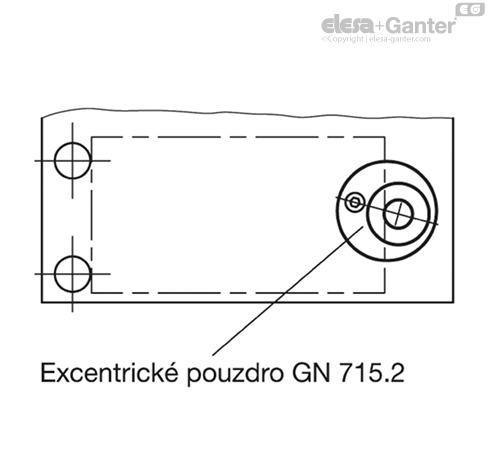

Excentrická pouzdra GN 715.2 jsou příslušenství pro GN 714 /GN 715. Umožňují přesné optimální nastavení stranových přítlačných kolíků. To dovoluje nastavení pro l0 např. za účelem přizpůsobení většího rozsahu tolerance obrobku.
