SPECIFIKACE
Typy
- Typ EB: se sledováním aktivace, bez klidové polohy
- Typ EC: se sledováním aktivace, s klidovou polohou
Typ spojení
- Čepová západka chemicky poniklovaná
Rukojeť, plastová (polyamid PA)
- barva černá, matný povrch
Magnet
Tvrdý ferit
Snímač / příchytka snímače
Plast (polyamid PA), černá barva, matný povrch
Kabel (vnější izolace)
Polyuretan PUR, černá barva
Šestihranné matice ISO 8675
Nerezová ocel A2
Informace

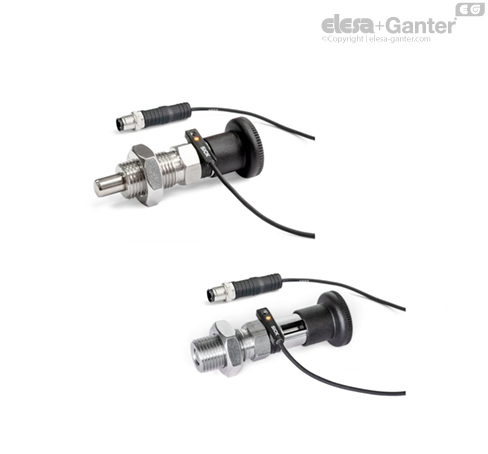

Pružinové pístky z nerezové oceli GN 817.6 se snímačem pro sledování polohy umožňují elektronické sledování stavu čepové západky. Za tímto účelem je do čepové západky vestavěn magnet, který po aktivaci, jakmile je dosaženo přibližně 2/3 pojistné vzdálenosti 1, přepne snímač.
Elektronika snímače poté zašle vysoký signál, např. do řízení stroje, a kromě tohoto prostřednictvím kontrolky na snímači začne daný stav spínače signalizovat.
Na pružinový nesmí pístek působit vnější magnetické chybě, jinak může docházet k chybám. Pružinové pístky z nerezové oceli GN 817.6 se dodávají se zapouzdřenými snímači, příchytkou snímače, klíčem Allen® a šestihrannou maticí.

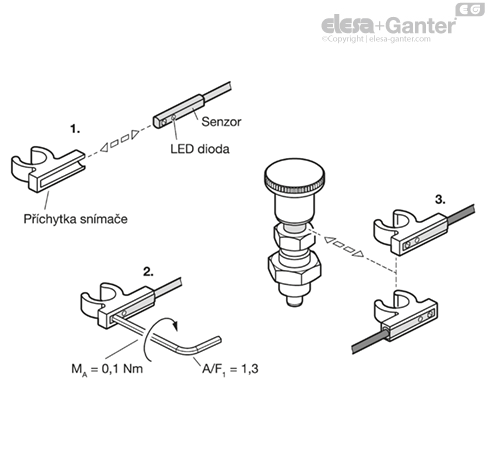

Montážní pokyny
Polohu kabelu snímače lze při montáži příchytky snímače volně zvolit.
Montážní kroky:
1. Ze strany vložte snímač do příchytky snímače.
2. Utáhněte šroub snímače s šestihrannou hlavou.
3. V jakémkoliv směru připevněte příchytku snímače do drážky na kroužku pružinového pístku a poté polohu v případě potřeby upravte otočením.
