SPECIFIKACE
Rýhované kolečko
Plast (Polyamid PA)
barva černá, matný povrch
Krytka
Plast (Polyamid PA)
barva světle šedá, matný povrch
Upínací závit
Pozinkovaná ocel, modrý pozink
Čep
Ocel, nitridovaná a černěná
Informace

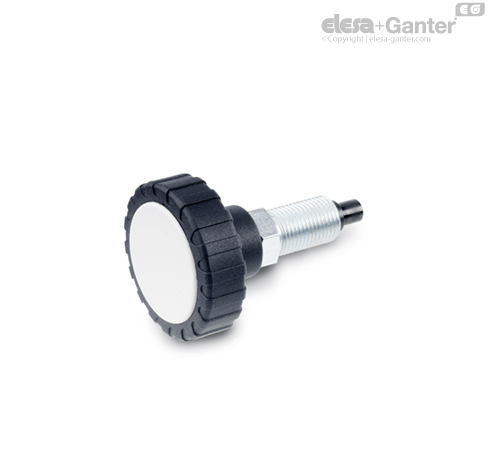

Pružinové pístky s upínáním GN 7336.8 jsou pokračováním vývoje GN 7336.7 rýhovaných koleček s pružinovým pístkem.
Jako u předchozího provedení se i tento prvek používá pro polohování, zajišťování a upínání dílů, kdy vše probíhá ve stejnou dobu. Provedení tohoto prvku zajistí, že čep nemůže být vytažený z otvoru pouhým otáčením rýhovaného kolečka, ale pouze úmyslným tahem za kolečko po odjištění čepu (bezpečnostní funkce).
