Hlavní specifikace
Závitové pouzdro
SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny.
Pístek
Černěná kalená ocel nebo nerezová ocel AISI 303.
Doporučená tolerance otvoru pro zasunutí čepu je H7.
Páka
Samomazný technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny, barva černá, matný povrch.
Pružina
Nerezová ocel AISI 302.
Pojistná matice
- NTT: speciální SUPER-technopolymer na bázi polyamidu (PA) vyztužený skelnými vlákny.
Dostupné jsou také jako příslušenství prodávané samostatně (viz. tabulka).
Standardní provedení

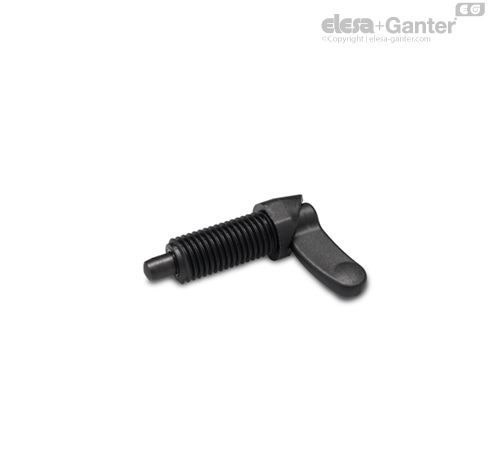

- PMT.200-A: čep z černěné oceli, bez pojistné matice.
- PMT.200-AK: čep z černěné oceli, s pojistnou maticí (dodávka v nesmontovaném stavu).
- PMT.200-SST-A: čep z nerezové oceli AISI 303 (nemagnetické), bez pojistné matice.
- PMT.200-SST-AK: čep z nerezové oceli AISI 303 (nemagnetické), s pojistnou maticí (dodávka v nesmontovaném stavu).
Montážní pokyny
Montážní pokyny
Ujistěte se, že při montáži pružinového pístku PMT.200 nejsou v závitovém otvoru žádné nečistoty po obrábění (viz. Obr. 1). Na otvoru nedělejte žádná zkosení (viz. Obr. 2).
Výrobek ze SUPER-technopolymeru zhotovený technologii společnosti ELESA, rozměry závitového pouzdra a čepu podle standardů GN 612 společnosti Otto Ganter GmbH & Co. KG.
Páčka: ELESA original design.
