GN 817.9
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
78711-R,20
78710-R,10
78712-R,50
neboGN 300-30-B5-SW;60
GN 612-5-M12x1,5-A;40
DIN 172-B10,5-20-A;50
ISO 8675-M8x1-04-BT;10
Pouzdro
Zinková slitina
práškově lakováno
barva černá, povrch s texturou
Čep
Nerezová ocel AISI 303
Šroub se zapuštěnou hlavou DIN 7991
Nerezová ocel AISI 304
Rukojeť
Plast (Polyamid PA)
barva černá, matný povrch

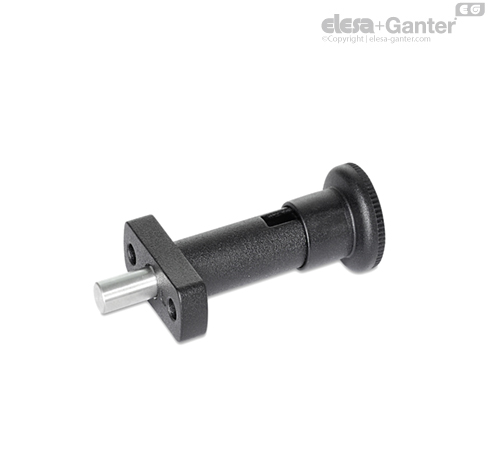

Pružinové pístky GN 817.9 byly navržené tak, aby provedení se speciálním čepem mohlo být vyrobené ekonomicky i v malých výrobních sériích.
V případě potřeby může být čep dodaný již obrobený nebo upravený dle potřeby zákazníkem (viz. výkres). Pružinové pístky jsou smontované pomocí šroubů se zapuštěnou hlavou a mohou být rozebrané a opět smotované vícekrát. Všechny díly se dodávají jako nesmontovaná sestava.
Typ C s aretací polohy se používá pro takové aplikace, kde je vyžadována možnost zajištění čepu v zatažené poloze. Pro dosažení aretované polohy se čep zatáhne a pak se otočí rukojetí o 90°. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.
