GN 817.5

Pružinové pístky

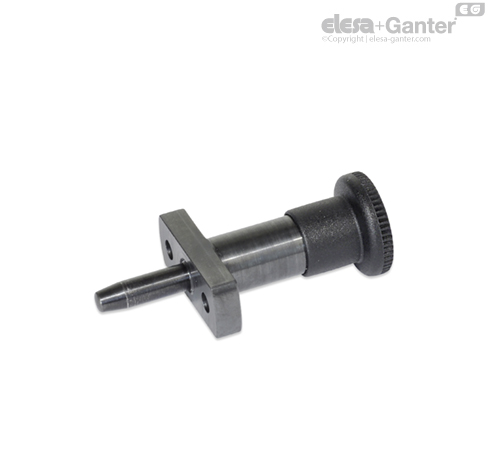

Pružinové pístky GN 817.5 umožňují přesné polohování v případech, kdy se používají pro polohování čepu vodící pouzdra typu DIN 172 / DIN 179. Přesná ploha se dosáhne ve spojení s vodícími pouzdry GN 172.1 / GN 179.1 s kuželovými otvory.

Kuželový tvar čepu / polohovacího otvoru zajistí požadovanou polohu prakticky bez vůle.

Typ C s aretací polohy se používá pro takové aplikace, kde je vyžadována možnost zajištění čepu v zatažené poloze. Pro dosažení aretované polohy se čep zatáhne a pak se otočí rukojetí o 90°. Rukojeť je v této pozici zajištěná drážkou a udržuje čep v zatažené poloze.

• Skupina pružinových pístků

• Základní tolerance ISO

• Vlastnosti plastu

Délka l₇ je určená hloubkou zasunutí čepu do kuželového otvoru vodícího pouzdra.

Délka l₈ musí umožnit, aby se čep (kuželová část) zcela vytáhnul. Délka vodícího pouzdra a tloušťka desky plus mezera pak mohou být vybrány v rámci určitých tolerancí.

Čep musí mít při vysunutí minimální zbývající zdvih 0,5 mm, aby se zajistilo, že kuželová část čepu je vůči kuželu vodicího pouzdra umístěna bez vůle.

Ke každému průměru čepu d₁ jsou k dispozici dvě různé délky čepu l₁ (viz. tabulka).

Bezpečná délka zdvihu: l₉ = l₁ - 0,5 mm

Pro montáž vodících pouzder s tolerancí vnějšího průměru n6 je obvykle k dispozici montážní otvor s tolerancí H7 odpovídající vnějšímu průměru pouzdra.

Výběr vhodných vodících pouzder DIN 172 a  DIN 179 s válcovým otvorem a vodící pouzdra GN 172.1 / GN 179.1 s kuželovým otvorem.
